Conas scoradáin chiorcaid a roghnú?

Maidir le roghnú na scoradáin chiorcaid, ba cheart an chatagóir úsáide a roghnú de réir na gcoinníollacha úsáide sonracha, agus ba cheart na paraiméadair cosúil le voltas oibre rátáilte, sruth rátáilte agus socrú reatha an fheiste tripping a roghnú. Ba cheart na saintréithe cosanta a roghnú faoi threoir an chuar tréith chosanta a sholáthraíonn samplaí táirgí, agus ba cheart na saintréithe gearrchiorcad agus an chomhéifeacht íogaireachta a fhíorú. Aicmiú scoradáin chiorcaid (1) Scoradán ciorcad fráma (ACB)

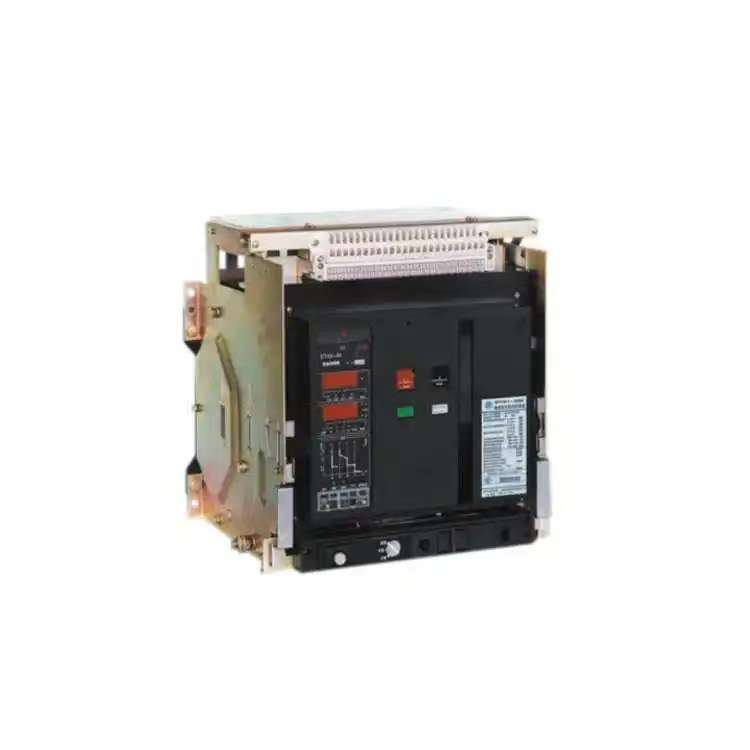

Briseadh ciorcaid fráma, ar a dtugtar freisin scoradán ciorcaid uilíoch, tá a chuid páirteanna uile suiteáilte i bhfráma miotail inslithe, atá oscailte de ghnáth, agus is féidir é a bheith feistithe le gabhálais éagsúla. Tá sé áisiúil teagmhálacha agus páirteanna a athsholáthar, agus is minic a úsáidtear é sa phríomh-lasc ag deireadh an tsoláthair chumhachta. Áirítear le scaoileadh ró-reatha scaoileadh leictreamaighnéadach, leictreonach agus cliste. Tá cosaint ceithre chéim ag an scoradán ciorcaid le haghaidh moill fhada, mhoill ghearr, locht meandarach agus talamh, agus déantar luach socraithe gach cosanta a choigeartú laistigh de raon áirithe de réir a ghrád fráma bhlaosc.

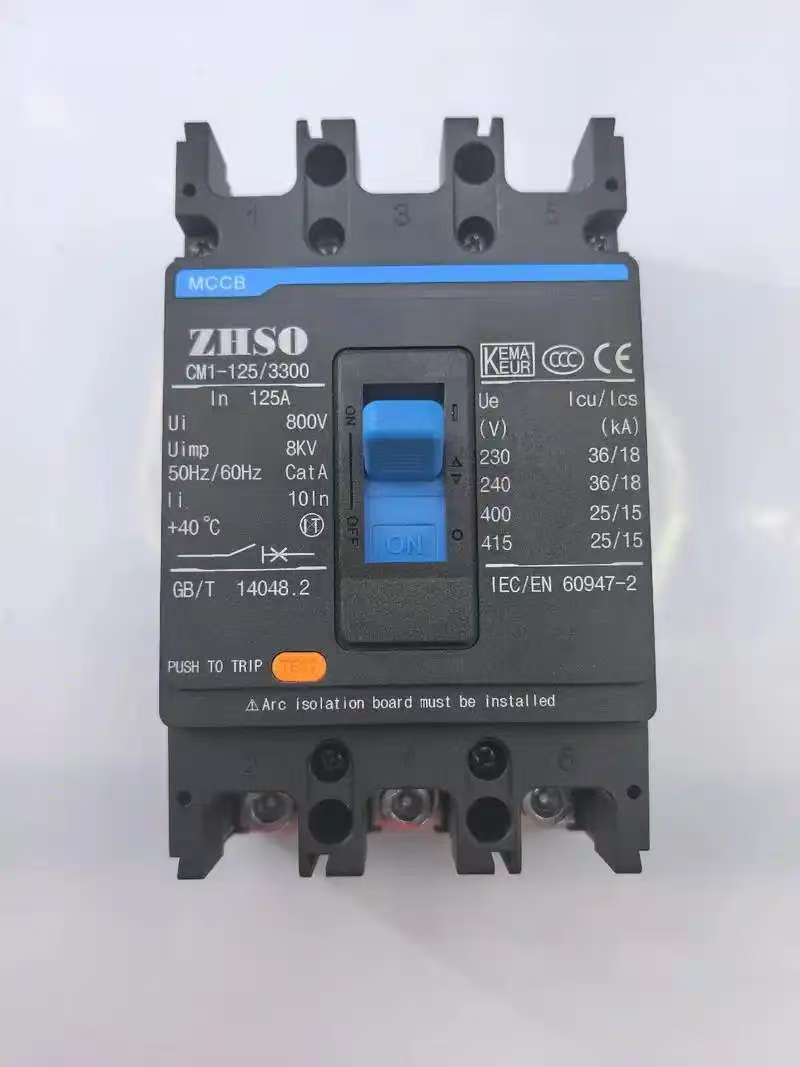

     (2) scoradán ciorcaid cás múnlaithe (MCCB)

Tugtar scoradán ciorcaid an fheiste ar an scoradán cás múnlaithe freisin, agus tá teagmháil seachtrach an chríochfoirt sreinge talún, an seomra múchta stua, an scaoileadh agus an meicníocht oibriúcháin go léir suiteáilte i gcás plaisteach. Tá teagmhálacha cúnta, scaoileadh undervoltage agus scaoileadh shunt modúlach den chuid is mó, agus tá an struchtúr an-dlúth. Go ginearálta, ní mheastar cothabháil, mar sin tá siad oiriúnach le haghaidh lasca cosanta brainse. Go hiondúil bíonn aonaid thuislithe theirmaighnéadacha ag scoradáin chiorcaid mhúnlaithe, agus tá braiteoirí tripping soladstaide feistithe ar na scoradáin chiorcaid mhúnlaithe mórmhéide.

Tá dhá chineál feiste tripping ró-reatha ann do scoradáin chiorcaid cháis mhúnlaithe: leictreamaighnéadach agus leictreonach. Go ginearálta, is scoradáin chiorcaid neamh-roghnacha iad na scoradáin chiorcaid cás múnlaithe leictreamaighnéadacha gan ach dhá mhodh cosanta: moill fhada agus meandarach. Tá ceithre fheidhm chosanta ag scoradán ciorcaid cás múnlaithe leictreonach: moill fhada, moill ghearr, locht meandarach agus talamh. Tá feidhm idirghlasála roghnach réigiúnach ag roinnt táirgí nua de scoradáin chiorcaid chás-mhúnlaithe leictreonacha freisin.

Úsáidtear scoradáin chiorcaid mhúnlaithe go ginearálta chun friothálacha dáileacháin a rialú agus a chosaint, is é an príomh-athrú ar línte íseal-voltais taobh amuigh de chlaochladáin bheaga dáileadh, rialú críochfoirt dáileacháin cumhachta, agus freisin le haghaidh lasca cumhachta innealra táirgthe éagsúla.

Tá scoradán ciorcad fráma oiriúnach do líonra dáileacháin 200A-6300A reatha AC 50Hz, voltas rátáil 380V, 660V agus rátáilte. Úsáidtear é go príomha chun fuinneamh leictreach a dháileadh agus línte agus trealamh soláthair cumhachta a chosaint ó ró-ualach, undervoltage, ciorcad gearr, talamh aon phas agus lochtanna eile. Tá feidhmeanna cosanta cliste éagsúla ag an scoradán ciorcaid agus is féidir leis cosaint roghnach a bhaint amach. Faoi ghnáthchoinníollacha, is féidir é a úsáid chun línte a aistriú go hannamh. Is féidir scoradáin chiorcaid faoi bhun 1250A a úsáid chun an mótar a chosaint ó ró-ualach agus ciorcad gearr sa líonra le voltas AC de 50Hz agus 380V.

Úsáidtear scoradáin chiorcaid fráma-chineál go minic freisin sa phríomh-lasc asraon, lasc teagmhála bus, lasc friothálacha mór-acmhainne agus lasc rialaithe mótair ar scála mór ar thaobh 400V an claochladáin.

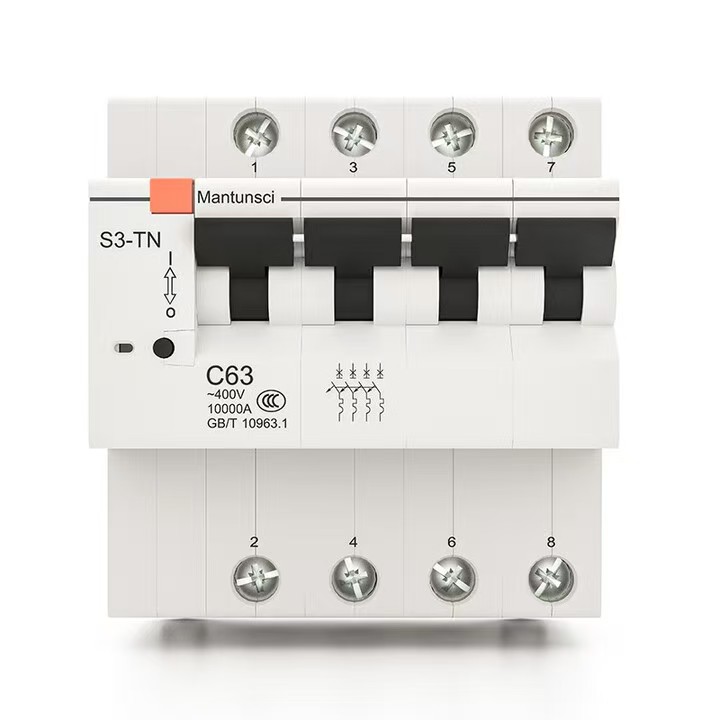

(3) Mionbhriste Ciorcaid (MCB)

Tá mionscorthóir ciorcaid ar cheann de na fearais chosanta críochfoirt is forleithne a úsáidtear chun trealamh dáileadh críochfoirt leictreach a thógáil. Úsáidtear é le haghaidh ciorcad gearr, ró-ualach agus cosaint overvoltage aon phas agus trí chéim faoi bhun 125A, lena n-áirítear 1P unipolar, bipolar 2P, tripolar 3P agus quadrupole 4P.

Tá mionscorthóir ciorcad comhdhéanta de mheicníocht oibriúcháin, de theagmhálacha, de fheistí cosanta (feistí tripping éagsúla) agus de chóras múchta stua. Déantar a phríomhtheagmhálaí a oibriú de láimh nó a dhúnadh go leictreach. Tar éis an príomhtheagmhálaí a dhúnadh, glasann an meicníocht tripping saor in aisce an príomhtheagmhálaí sa suíomh deiridh. Tá coil an scaoileadh overcurrent agus eilimint theirmeach an scaoileadh teirmeach ceangailte i sraith leis an bpríomhchiorcad, agus tá coil an scaoileadh undervoltage ceangailte go comhthreomhar leis an soláthar cumhachta.

I ndearadh leictreach foirgneamh sibhialta, úsáidtear mionscoradáin chiorcaid go príomha le haghaidh ró-ualach, gearrchiorcad, forshrutha, caillteanas voltais, undervoltage, talamh, sceitheadh, aistriú uathoibríoch désholáthairtí cumhachta agus cosaint agus oibriú mótair nuair nach mbíonn siad tosaithe go minic.

Paraiméadair tréith bhunúsacha an scoradáin chiorcaid

(1) voltas oibre rátáilte Ue

Tagraíonn voltas oibre rátáilte do voltas ainmniúil an scoradáin chiorcaid, is féidir a reáchtáil go leanúnach faoi na coinníollacha sonraithe úsáide agus feidhmíochta.

Sa tSín, tá an voltas oibre uasta 1.15 uair de voltas rátáil an chórais ag an leibhéal voltais de 220kV agus thíos. Is é an leibhéal voltais de 330kV agus os a chionn ná 1.1 uair an voltas rátáil mar an voltas oibre is airde. Is féidir leis an scoradán ciorcaid insliú a choinneáil faoi voltas oibre is airde an chórais, agus is féidir é a dhúnadh agus a oscailt de réir na gcoinníollacha sonraithe.

(2) Rátáilte reatha I

Tagraíonn reatha rátáilte don reatha gur féidir leis an scaoileadh pas a fháil ar feadh i bhfad nuair a bheidh an comhthimpeallach

tá an teocht faoi bhun 40 ℃. Maidir le scoradán ciorcaid le scaoileadh inchoigeartaithe, is é an sruth uasta is féidir leis an scaoileadh pas a fháil ar feadh i bhfad.

Nuair a sháraíonn an teocht chomhthimpeallach 40 ℃ ach nach airde ná 60 ℃, ceadaítear é a bheith ag obair ar feadh i bhfad le hualach laghdaithe.

(3) Luach socraithe reatha Ir an scaoileadh ró-ualaithe

Sáraíonn an sruth luach socraithe reatha Ir an turais, agus turais an scoradáin chiorcaid in am. Léiríonn sé freisin an sruth uasta is féidir leis an scoradán ciorcaid a sheasamh gan tuisliú. Caithfidh an luach seo a bheith níos mó ná an t-uas-ualach reatha Ib, ach níos lú ná an t-uas-sruth Iz a cheadaíonn an líne.

Is féidir Ir an athsheachadáin turais teirmeach a choigeartú de ghnáth sa raon 0.7 ~ 1.0 in, ach má úsáidtear trealamh leictreonach, beidh a raon coigeartaithe níos mó, de ghnáth 0.4 ~ 1.0 orlach. I gcás scoradáin chiorcaid atá feistithe le sealaíochta tripping forshrutha neamh-inchoigeartaithe, Ir=In.

(4) Luach socrú reatha turas gearrchiorcaid IM

Úsáidtear sealaíochta turais gearrchiorcaid (moill mheandarach nó mhoill ghearr) chun turas an scoradáin chiorcaid a dhéanamh go tapa nuair a bhíonn luach reatha locht ard le feiceáil, agus is é an tairseach turais ná Im.

(5) rátáil gearr-ama sheasamh Icw reatha

Tagraíonn sé don luach reatha a cheadaítear chun pas a fháil laistigh den am comhaontaithe. Téann an luach reatha tríd an seoltóir laistigh den am comhaontaithe, agus ní dhéanfar damáiste don seoltóir mar gheall ar róthéamh.

(6) cumas a bhriseadh

Tagraíonn cumas briste an scoradáin chiorcaid do chumas an scoradáin chiorcaid an sruth locht a ghearradh amach go sábháilte, rud nach gá a bhaineann lena sruth rátáilte. Tá 36KA, 50KA agus sonraíochtaí eile ann roimhe seo. Go ginearálta, tá sé roinnte ina theorannú cumas briseadh gearrchiorcaid Icu agus ag rith IC cumas briseadh gearrchiorcaid.

Prionsabail ghinearálta maidir le roghnú scoradáin chiorcaid

Ar an gcéad dul síos, roghnaítear cineál agus líon cuaille an scoradáin chiorcaid de réir an chuspóra; Roghnaigh sruth rátáilte an scoradáin chiorcaid de réir an tsruth oibre uasta; Roghnaigh an cineál scaoilte agus na cineálacha agus sonraíochtaí gabhálais de réir mar is gá. Is iad seo a leanas na ceanglais shonracha.

1) Tá voltas oibre rátáilte an scoradáin chiorcaid níos mó ná nó cothrom le voltas rátáil na líne.

2) Tá acmhainn rátáilte gearrchiorcaid ar-uaire an scoradáin chiorcaid níos mó ná nó cothrom leis an sruth ualach ríomh líne.

3) Tá cumas rátáilte gearrchiorcaid ar-uaire an scoradáin chiorcaid níos mó ná nó cothrom leis an uassruth gearrchiorcad a d'fhéadfadh tarlú sa líne (arna ríomh go ginearálta de réir an luach éifeachtach).

4) Is é an sruth gearrchiorcaid aon phas go talamh ag deireadh na líne ná ≥1.25 uair an tsrutha tripping mheandarach (nó moill ghearr) den scoradán ciorcad.

5) Tá voltas rátáil scaoileadh undervoltage an scoradáin chiorcaid comhionann le voltas rátáil na líne.

6) Tá voltas rátáil scaoileadh shunt an scoradáin chiorcaid comhionann leis an voltas soláthair cumhachta rialaithe.

7) Tá voltas oibre rátáilte an mheicníocht tarchurtha leictreachais comhionann leis an voltas soláthair cumhachta rialaithe.

8) Nuair a úsáidtear an scoradán ciorcaid sa chiorcad soilsithe, is gnách go mbíonn sruth socraithe mheandarach an scaoileadh leictreamaighnéadach 6 huaire den sruth ualach.

9) Nuair a úsáidtear scoradán ciorcaid mar chosaint gearrchiorcad do mhótar aonair, is é 1.35 uair (scoradán ciorcaid sraith DW) nó 1.7 uair (scoradán ciorcaid sraith DZ) sruth tosaithe an mhótair sruth socraithe an turais mheandarach.

10) Nuair a úsáidtear an scoradán ciorcaid mar chosaint gearrchiorcad d’ilmhótair, is é sruth socraithe an scaoilte mheandarach ná 1.3 uair sruth tosaigh an mhótair is mó móide sruth oibre na mótair eile.

11) Nuair a úsáidtear an scoradán ciorcaid mar an príomh-lasc ar thaobh íseal-voltais an chlaochladáin dáileacháin, ba cheart go mbeadh a chumas briseadh níos mó ná luach reatha gearrchiorcaid thaobh ísealvoltais an chlaochladáin, níor chóir go mbeadh sruth rátáilte an scaoilte níos lú ná reatha rátáilte an claochladáin, agus go ginearálta is é 6-10 uair an ráta rátáilte reatha cosanta gearrchiorcaid; Tá sruth socraithe na cosanta ró-ualaithe comhionann le sruth rátáilte an claochladáin.

12) Tar éis cineál agus grád an scoradáin chiorcaid a roghnú roimh ré, is gá comhoibriú le tréithe cosanta na lasca uachtaracha agus íochtaracha chun tripping leapfrog a sheachaint agus raon feidhme na timpiste a leathnú.

Roghnaíocht an scoradáin chiorcaid

Is féidir scoradáin chiorcaid a úsáidtear sa chóras dáileacháin cumhachta a roinnt ina gcineálacha roghnacha agus neamhroghnacha de réir a bhfeidhmíocht chosanta. Tá dhá chineál de scoradáin chiorcaid íseal-voltais roghnach: cosaint dhá chéim agus cosaint trí chéim. Ina measc, tá tréithe meandracha agus tréithe mhoill ghearr oiriúnach do ghníomhaíocht ghearrchiorcaid, agus tá tréithe mhoill fhada oiriúnach do chosaint ró-ualach. Go ginearálta bíonn scoradáin chiorcaid neamhroghnacha ar an toirt agus ní úsáidtear iad ach amháin le haghaidh cosanta gearrchiorcaid. Is gníomhartha moille fada cuid acu, nach n-úsáidtear ach le haghaidh cosaint ualaigh. Sa chóras dáileacháin cumhachta, má ghlacann an scoradán ciorcaid leibhéal uachtarach an scoradán roghnach ciorcaid agus go nglacann an scoradán ciorcaid leibhéal níos ísle ná briseadh ciorcaid neamh-roghnach nó scoradán ciorcaid roghnach, is é an difríocht is mó a bhaineann le gníomh moille ná an t-am gníomhaíochta moille a bhaineann le scaoileadh gearr-mhoill a úsáid. Tabhair aird le do thoil ar na fadhbanna seo a leanas agus tú ag dul trí ghníomh moille an scoradáin chiorcaid ag an gcéad leibhéal níos airde eile.

1) Is cuma an scoradán ciorcaid roghnach nó scoradán ciorcaid neamhroghnach an chéad chéim eile, go ginearálta ní bheidh sruth socraithe scaoileadh forshrutha mheandarach an scoradáin chiorcaid céim roimhe sin níos lú ná 1.1 uair den sruth gearrchiorcaid uasta trí phas ag deireadh asraonta an scoradáin chiorcaid chéad chéim eile.

2) Más rud é go bhfuil an chéad chéim eile ina scoradán ciorcaid neamh-roghnach, chun cosc ​​a chur ar an sruth gearrchiorcad ó bheith sa chiorcad atá cosanta ag an scoradán ciorcaid chéad chéim eile, ní leor íogaireacht gníomhaíochta mheandarach na céime seo, ionas go ngníomhóidh scaoileadh forshrutha gearr-mhoill na céime roimhe seo ar dtús agus caillfidh sé a roghnaíocht. Go ginearálta, níl an sruth socraithe maidir le scaoileadh forshrutha gearr-mhoill an scoradáin chiorcaid ardleibhéil níos lú ná 1.2 uair níos lú ná an scaoileadh forshrutha mheandarach den leibhéal íochtair.

3) Má tá an chéad chéim eile ina scoradán ciorcaid roghnach freisin, d'fhonn an roghnaíocht a áirithiú, tá an t-am gníomhaíochta gearr-mhoillithe den scoradán ciorcaid ag an gcéad chéim eile ar a laghad 0.1s níos faide ná an scoradán ciorcad ag an gcéad chéim eile. Go ginearálta, chun an gníomh roghnach idir na scoradáin chiorcaid íseal-voltais uachtaracha agus íochtaracha a chinntiú, ba cheart don scoradán ciorcaid ardleibhéil forshruth a roghnú

scaoileadh le moill ghearr, agus ba chóir go mbeadh a ghníomhaíocht reatha níos mó ná leibhéal amháin níos airde ná leibhéal an scaoileadh forshrutha níos ísle, agus ar a laghad níor chóir go mbeadh an sruth gníomhaíochta Iop.1 den scoradán ciorcaid ardleibhéil níos lú ná 1.2 uair níos lú ná an scoradán ciorcaid leibhéal níos ísle, is é sin, iop1 ≥ 1.2 iop.2.

Cosaint easghluaiseachta an scoradáin chiorcaid

I ndearadh an chórais dáileacháin cumhachta, ní mór go mbeadh "roghnacht, luas agus íogaireacht" ag an gcomhar roghnach idir céimeanna uachtaracha agus íochtaracha na scoradáin chiorcaid.

Baineann roghnaíocht leis an gcomhar idir na scoradáin chiorcaid uachtaracha agus íochtaracha, agus baineann luas agus íogaireacht le tréithe fearais chosanta agus modh oibríochta líne faoi seach.

Má dhéantar na scoradáin chiorcaid uachtaracha agus íochtaracha a mheaitseáil i gceart, is féidir an ciorcad locht a bhaint go roghnach chun a chinntiú go leanann ciorcaid eile saor ó locht sa chóras dáileacháin ag obair de ghnáth. Seachas sin, beidh tionchar aige ar iontaofacht an chórais dáileacháin.

Feidhm nithiúil é cosaint easghluaiseachta ar shaintréithe teorannacha reatha na scoradáin chiorcaid. Is é an phríomhphrionsabal atá aige ná feidhm theorannú reatha na scoradáin chiorcaid níos fearr a úsáid chun na scoradáin chiorcaid a bhfuil cumas briste níos ísle acu a roghnú chun costais a laghdú agus costais a shábháil.

Is féidir leis an scoradán ciorcaid atá teorantach le sruth uachtarach QF1 an t-uassruth gearrchiorcaid a bhfuiltear ag súil leis a bhriseadh ag a áit suiteála. Toisc go bhfuil na scoradáin chiorcaid níos fearr agus fo-shuiteáilte i sraith sa chóras dáileacháin cumhachta, nuair a tharlaíonn ciorcad gearr ag asraon an scoradáin chiorcaid leibhéal níos ísle QF2, tá luach iarbhír an tsrutha gearrchiorcaid i bhfad níos lú ná an sruth gearrchiorcaid a bhfuiltear ag súil leis ann mar gheall ar éifeacht teorannú reatha an scoradáin chiorcaid níos fearr QF1. Is é sin le rá, feabhsaítear go mór cumas briste an bhriseadh ciorcaid leibhéal níos ísle QF2 le cabhair ón scoradán ciorcaid uachtarach QF1, a sháraíonn a chumas briseadh rátáilte. Tá coinníollacha áirithe ag an gcineál seo cosanta cascáide freisin, mar nach féidir ualaí tábhachtacha a bheith ag na ciorcaid in aice láimhe (mar gheall ar a luaithe a thurais QF1, caillfidh an ciorcad QF3 cumhacht freisin), agus ag an am céanna, ba cheart luach socraithe mheandarach QF1 agus QF2 a mheaitseáil i gceart. Ní féidir sonraí cascáideacha a chinneadh ach trí thurgnaimh, agus ní féidir ach roghnú meaitseála na scoradáin chiorcaid uachtair agus íochtair a chinneadh ach amháin ag monaróir an bhriseadh ciorcaid.

Íogaireacht an scoradáin chiorcaid

Chun a áirithiú go bhféadfaidh scaoileadh forshrutha meandarach nó gearr-mhoill an scoradáin chiorcaid oibriú go hiontaofa nuair a tharlaíonn an locht gearrchiorcaid is lú laistigh dá raon cosanta faoi mhodh oibríochta íosta an chórais. Ní mór d'íogaireacht cosanta scoradáin chiorcaid freastal ar riachtanas an Chóid um Dhearadh Dáileadh Ísealvoltais (CB50054-95) nár chóir go mbeadh a íogaireacht níos lú ná 1.3, is é sin, Sp=lk.min/Iop≥1.3. I gcás gurb é lúp an sruth gníomhaíochta de scaoileadh forshrutha mheandarach nó gearr-mhoill, is é Ik.Min an sruth gearrchiorcaid aon phas nó sruth gearrchiorcaid dhá phas ag an deireadh líne atá cosanta ag scoradán ciorcaid faoi mhodh oibríochta íosta an chórais, agus is é Sp íogaireacht an scoradáin chiorcaid.

Agus scoradán ciorcaid á roghnú, ba cheart aird a thabhairt freisin ar a íogaireacht a fhíorú. Maidir le scoradán ciorcaid roghnach le moill ghearr agus scaoileadh forshrutha meandarach araon, ní gá ach íogaireacht gníomhaíochta scaoileadh forshrutha gearr-mhoill a fhíorú, agus ní gá íogaireacht gníomhaíochta scaoileadh forshrutha mheandarach a fhíorú.

Roghnú agus socrú scaoileadh scoradáin chiorcaid

(1) Socrú srutha gníomhaíochta de scaoileadh forshrutha mheandarach

I measc na rudaí atá cosanta ag an scoradán ciorcaid, tá roinnt trealamh leictreach, a tháirgeann buaicsruth ard arís agus arís eile a reatha rátáilte i mbeagán ama le linn an phróisis tosaithe, rud a fhágann go n-iompróidh an scoradán ciorcaid buaicsruth mór i mbeagán ama. Ní mór don sruth gníomhaíochta lúb(o) den scaoileadh forshrutha mheandarach buaicsruth Ip na líne a sheachaint,

is é sin, IOP (o) ≥ krel ipk. Cá bhfuil Krel an chomhéifeacht iontaofachta. Nuair a bhíonn scoradán ciorcaid á roghnú, ba cheart aird a thabhairt ar bhuaic-sruth scaoileadh forshrutha meandarach an scoradáin chiorcaid a sheachaint, ionas go seachnófar mí-oibriú an scoradáin chiorcaid.

(2) Socrú na gníomhaíochta reatha agus am gníomhaíochta na heisiúna róshrutha gearr-mhoill.

Ba cheart go seachnódh lúb(í) srutha gníomhaíochta an scaoileadh forshrutha gearr-mhoill buaicsruth Ipk na líne, is é sin, IOP(s) ≥ krel ipk. Cá bhfuil Krel an chomhéifeacht iontaofachta. Roinntear an t-am gníomhaíochta a bhaineann le scaoileadh forshrutha gearr-mhoill go ginearálta i dtrí chineál: 0.2s, 0.4s agus 0.6s. Déantar é a chinneadh de réir roghnaíochta cosanta na bhfeistí cosanta tosaigh agus cúil, agus ba cheart go mbeadh am gníomhaíochta an iarchosaint níos faide ná an difríocht ama cosanta deiridh.

(3) Socrú na gníomhaíochta reatha agus an t-am gníomhaíochta maidir le scaoileadh forshrutha fad-mhoill.

Úsáidtear an scaoileadh forshrutha fad-mhoill go príomha chun ró-ualach a chosaint, mar sin ní gá dá sruth gníomhaíochta Iop(l) ach uas-ualach reatha na líne a sheachaint, is é sin, an sruth ríofa I30, is é sin, IOP (L) ≥ Krel I30. Cá bhfuil Krel an chomhéifeacht iontaofachta. Ba cheart go seachnódh an t-am gníomhaíochta a bhaineann le scaoileadh forshrutha moille fada ré ró-ualaithe gearr-ama, ionas nach gcuirfí faoi deara mífheidhmiú an scoradáin chiorcaid íseal-voltais.

(4) Na ceanglais chomhoiriúnaithe idir sruth gníomhaíochta an scaoilte forshrutha agus an líne chosanta.

Chun an cábla inslithe a chosc ó róthéamh, damáiste nó fiú dóiteáin de bharr ró-ualach nó ciorcad gearr, agus nach dtéann an scoradán ciorcaid ar aghaidh, ba cheart go gcomhlíonfadh lúb reatha gníomhaíochta scaoileadh forshrutha an scoradáin chiorcaid riachtanais na foirmle, agus lop≤Kol·Ial. I gcás gurb é Ial an toilleadh iompair srutha incheadaithe de chábla inslithe; Is é Kol an comhéifeacht ró-ualaithe gearr-ama incheadaithe de chábla inslithe, agus is é 4.5 go ginearálta é le haghaidh scaoileadh forshrutha mheandarach agus gearr-mhoill; Le haghaidh scaoileadh forshrutha moill fhada, tóg 1.1 le haghaidh cosanta gearrchiorcaid agus 1 le haghaidh cosaint ualaigh amháin. Mura gcomhlíontar na ceanglais chomhoiriúnaithe thuas, ba cheart sruth oibriúcháin an scaoilte a ath-thoghadh, nó ba cheart limistéar trasghearrtha an seoltóra nó an chábla a mhéadú go cuí.
