Díchódú an Loighic Cosanta de Chaibinéid Isteach Ísealvoltais: Conas Soláthar Cumhachta Sábháilte agus Iontaofa a Bhaint Amach?

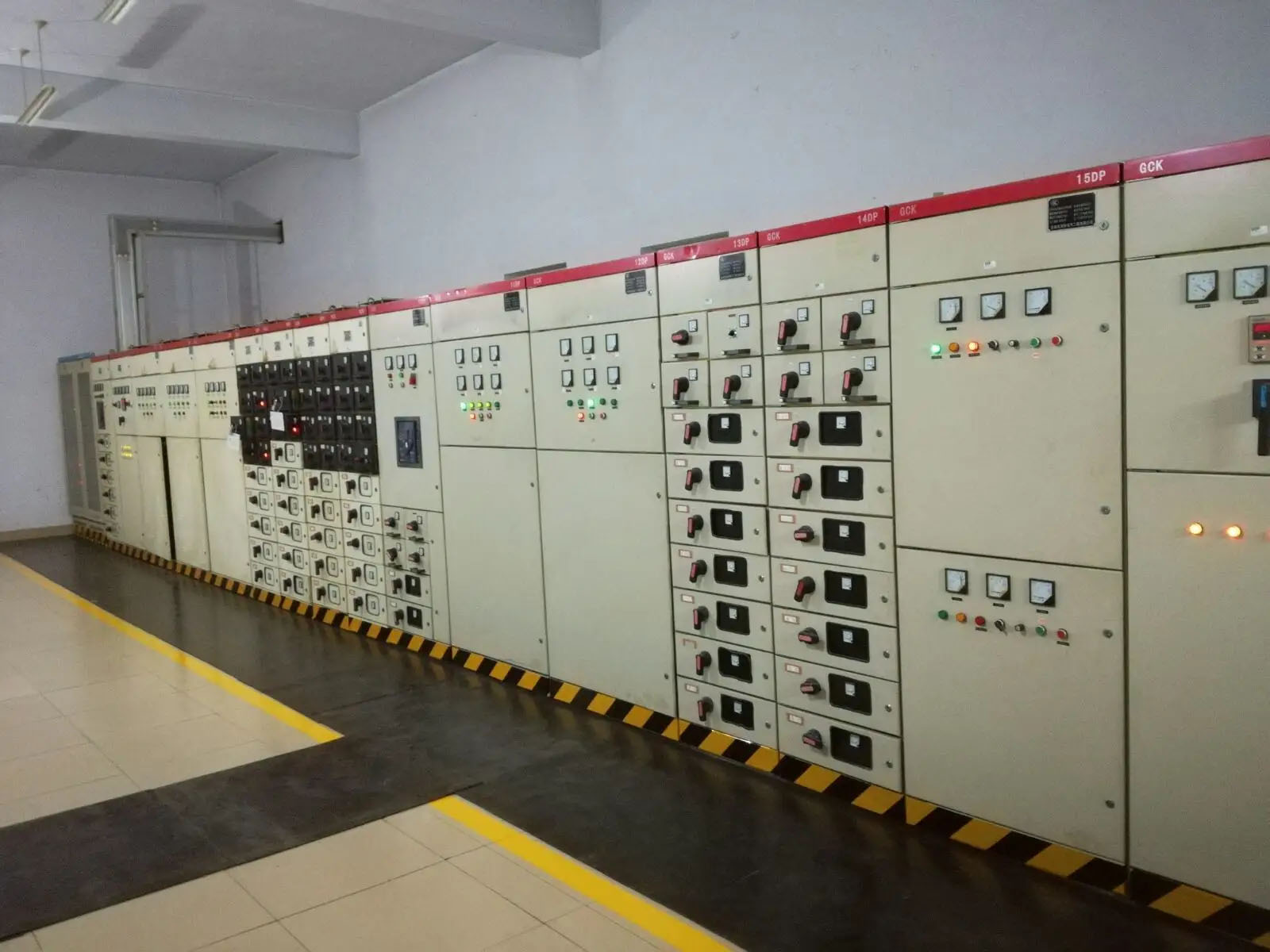

I. Sábháilteacht Leictreach agus Suíomh Leibhéal an Chórais

Mar ionraon cumhachta iomlán an chórais dáileadh cumhachta íseal-voltais ar fad, is é an príomh-gheata cosanta do dháileadh cumhachta an stáisiúin ar fad. Beidh tionchar ag teipeanna ar an gcóras iomlán ísealvoltais, mar sin is í an iontaofacht an phríomhthosaíocht.

Is gá idirdhealú a dhéanamh go docht ar an loighic a bhaineann le líne isteach, comhionannas vótaí bus, agus líne amach chun comhthreomhar mícheart agus tarchur cumhachta mícheart a chosc.

Freastal ar riachtanais chomhordaithe inslithe an chórais; ní mór don voltas inslithe rátáilte, minicíocht chumhachta an voltas a sheasamh, agus achair sábháilteachta céim-go-chéim / céim go talamh cloí leis na rialacháin chun creepage, miondealú agus gearrchiorcaid céim-go-chéim a chosc.

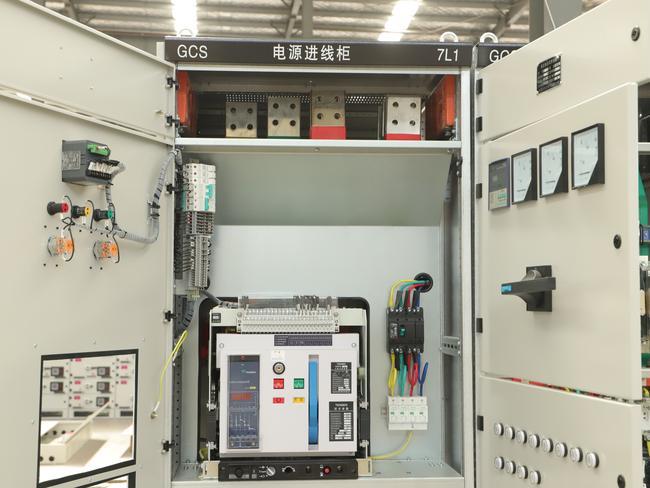

II. Croífheidhmíocht Leictreach (Teicneolaíocht Chrua)

Tá an voltas oibre rátáilte ag luí le voltas céim an chórais agus voltas líne, ag cinntiú oibriú fadtéarmach gan dul thar an voltas withstand rátáilte, agus oiriúnú do mhinicíocht cumhachta ar an láthair agus do choinníollacha armónacha.

Cumas iompair srutha leanúnach rátáilte: Déanfar ardú teochta fadtéarmach an chomh-aireachta, an phríomhbhusbharra, acomhal an chábla ag teacht isteach, agus an comhlacht scoradáin chiorcaid a rialú, agus ní tharlóidh aon róthéamh, dídhathú ná díothúchán ag na teagmhálaithe agus na barraí copair.

Seasamh gearrchiorcad agus cumas briste

Caithfidh an toilleadh gearrchiorcaid deiridh/oibríochta a bheith níos mó ná uassruth gearrchiorcaid an chórais ar an láthair.

An gearr-ama withstand reatha agus buaic sheasamh reatha freastal ar na caighdeáin; ní dhéanfar an comhlacht comh-aireachta a dhífhoirmiú, ní dhéanfar an busbar a dhíláithriú, agus ní bheidh na codanna inslithe pléasctha faoi thionchar gearrchiorcaid.

Ardú teochta agus dearadh diomailt teasa: Tá duchtanna aerála na comh-aireachta réasúnta, le ionraon agus asraon aer réidh ag an mbarr agus ag an mbun; níl aon carnadh teasa sna limistéir dlúth busbar agus scoradáin chiorcaid, agus comhlíonann an t-ardú teochta na caighdeáin le linn oibriú fadtéarmach faoi ualach ard.

III. Loighic Chosanta agus Feidhmeanna Rialaithe

Cosaintí riachtanacha: ró-ualú moill ama fada, moill gearr-chuaird gearr-ama, gearrchiorcad mheandarach, agus cosaint lochtanna talún. Meaitseálann an cuar cosanta tréithe an ualaigh anuas.

Feistithe le feidhm tripping caillteanas undervoltage / voltais, a thuisle go huathoibríoch nuair a chailleann an eangach cumhachta cumhacht agus a chuireann cosc ​​​​ar thionchar féin-iniúchta nuair a athchóirítear an soláthar cumhachta.

Comhordú ordlathach na socruithe cosanta: Déanfar cosaint na líne isteach a chomhordú go roghnach leis an gcosaint ar an líne amach le sruth chun tuisliú iomlán ar an bpríomhlíne isteach a sheachaint de bharr mionlachtaí san sruth.

Ciorcad tánaisteach iontaofa: Déantar an soláthar cumhachta rialaithe, na ciorcaid dhún agus oscailt, agus na ciorcaid idirghlasála a shreangú go caighdeánach, gan nasc fíorúil nó mí-oibriú.

Léaráid Bloc Loighic de Chosaint Comh-Aireachta Isteach Ísealvoltais (Leagan Téacs)

a. Léaráid Bhloc Sreabhadh Comhartha Foriomlán

Sruth príomhchiorcad príomhúil → Sampláil an Trasfhoirmeora Reatha (CT) → Rialaitheoir Chliste (Scaoileadh ACB) → Breithiúnas loighciúil: Moill fhada / Moill ghearr-ama / Meandaracha / Locht talún / Fovoltas → Freastal ar an socrú gníomhaíochta → Ordú turas a eisiúint → Meicníocht tripping an scoradáin chiorcaid → Bris an príomhchiorcad isteach

b. Léaráidí Bloc de Cheithre Bhrainse Mhórchosanta

Ró-ualú Loighic um Chosaint Moill Fad-Ama Sáraíonn an t-ualach reatha an caighdeán → Samplaí CT agus seolann chuig an rialtóir → Meaitseálann sé an cuar moille fad-ama inbhéartach → Moill fhada ar ró-ualach beag, moill ghearr ar ró-ualach mór → Téann moill in éag → Turas

Loighic Chosanta Moill Gearr-Chiorcad Gearr-Ama Tarlaíonn gearrchiorcad sa chiorcad anuas → Spreagann sruth gearrchiorcad an rialtóir líne isteach → Socraíonn an líne isteach moill ghearr ama de 0.1～0.3s → Ar dtús fan go dtéann an scoradán ciorcaid ar an líne amach chun turas láithreach chun deireadh a chur leis an locht → Má theipeann ar an líne atá ag dul as oifig / mura gcuirtear deireadh leis an locht → Téann an mhoill in éag → Turais líne ag teacht isteach (cosc a chur ar róthéamh)

Loighic Chosanta Meandaracha Gearrchiorcad Gearrchiorcad gearr tromchúiseach in aice leis an busbar nó taobh istigh den chomh-aireachta líne isteach → Tá sruth gearrchiorcad i bhfad níos mó ná an socrú meandarach → Truicear díreach gan mhoill nó fanacht gearr-ama → Eisíonn an rialtóir ordú láithreach → Turais ciorcaid ar an toirt

Loighic Chosanta Locht an Domhain Modh 1: Bailíonn CT seicheamh nialasach suim veicteora de thrí chéim + N Modh 2: Ríomhann an rialtóir an sruth seicheamh nialasach trí oibríocht srutha trí phas → Aimsíonn sé go sáraíonn an sruth neamhchothromaithe náid-seicheamh an caighdeán → Cinneann sé damáiste aon phas talún / inslithe agus sceitheadh ​​→ Aláram nó moill / ar an toirt

c. Léaráid Bloc Loighicíochta um Chosaint Undervoltage/Caillteanas Voltais

Titeann voltas líne ag teacht isteach / cailleann greille cumhachta seachtrach cumhacht → Déanann scaoileadh undervoltage monatóireacht ar an voltas i bhfíor-am → Tá an voltas níos ísle ná an tairseach socraithe → Gníomhartha scaoileadh undervoltage → Turas éigeantach → Ní cheadaítear athchlúdach uathoibríoch tar éis an eangach cumhachta a athchóiriú; ní féidir dúnadh a dhéanamh ach amháin le cead láimhe/loighciúil

d. Léaráid Bloc Loighic Idirghlasála do Dhé-Línte Isteach + Ceangal Bus (Comhghlasáil Trí Athrú)

1# Líne Isteach Dúnta

↓

Teagmhálacha cúnta leictreacha + Slat nascadh meicniúil

↓

Cuir bac ar na ciorcaid deiridh de 2# líne isteach agus carbhat bus

2# Líne Isteach Dúnta

↓

Ag an am céanna blocáil ciorcaid deiridh 1# líne isteach agus carbhat bus

Ceangal Bus Dúnta

↓

Cuir bac ar na ciorcaid deiridh de línte isteach 1# agus 2# ag an am céanna

Croí-riail: Ní cheadaítear ach dhá cheann de na trí lasca a bheith sa suíomh dúnta ag am ar bith; tá sé cosc ​​dian na trí lasca go léir a dhúnadh ag an am céanna.

e. Léaráid Bloc Loighic Chomhordaithe de Chosaint Leibhéal Uachtarach agus Íochtarach

Comh-aireachta líne amach: Turas meandarach gearrchiorcaid → Comhordú céime difríochta ama → Comh-aireachta líne ag teacht isteach: Turas gearr-ama gearr-chuaird gearr-ama → Réadú: Déantar lochtanna le sruth a thuar trí lasca anuas, ní an príomhlíne isteach, rud a chinntíonn roghnaíocht an tsoláthair chumhachta.

IV. Comhghlasáil Mheicniúil agus Idirghlasáil Leictreach (Tosaíocht is airde)

Líne aonair isteach: Idirghlas meicniúil idir doras an chomh-aireachta agus an lasc; ní féidir an doras a oscailt nuair a bhíonn sé dúnta, agus cuirtear iallach ar an lasc turas a dhéanamh nuair a osclaítear an doras chun iontráil thaisme isteach san eatramh beo a chosc.

Línte dúbailte ag teacht isteach + cás ceangail bus: Idirghlasáil dhúbailte idir glasáil leictreach agus comhghlasáil mheicniúil, cosc ​​dian ar dhá líne isteach a dhúnadh go comhuaineach agus línte isteach agus carbhat bus a chomhthreomharú go mídhleathach, chun cúrsaíocht, gearrchiorcad agus sruthán claochladáin a chosc.

Tá struchtúr meicniúil an scoradáin chiorcaid féin iontaofa, le dúnadh agus oscailt in-áit, gan jamming, agus oibriú iontaofa na meicníochta stórála fuinnimh.

V. Struchtúr na Comh-Aireachta agus Teicneolaíocht Busbar

Is leor neart pláta an chomh-aireachta agus rigidity an fhráma chun seasamh in aghaidh tionchar fórsa electromotive gearrchiorcaid gan crith nó dífhoirmiú.

Comhlíonann na príomh-shonraíochtaí busbar, socrú, agus tacaí inslithe na rialacháin; tá an socrú seicheamh céim caighdeánach, agus tá na deighiltí inslithe céim-go-chéim agus céim-go-talamh críochnaithe.

Córas bonn iomlán: Tá fráma na comh-aireachta, an doras, na painéil taoibh, agus an comh-aireachta ceangail bus ar fad bunaithe go hiontaofa agus go lárnach, agus tá cosán leanúnach gan bhriseadh ar an talamh.

Tá an leibhéal cosanta in oiriúint don timpeallacht ar an láthair, rud a chosc deannaigh, splancscáileán, agus ainmhithe beaga ó dul isteach sa chomh-aireachta chun ciorcaid ghearr a chur faoi deara.

VI. Monatóireacht agus Cumraíocht Taispeána

Monatóireacht chaighdeánach fíor-ama ar reatha agus voltas, is féidir a sheiceáil an t-iarmhéid trí-chéim agus diall voltais.

Feistithe le feiste taispeána beo chun a mheas go hintuigthe an bhfuil an líne ag teacht isteach beo, rud a choscann teagmháil thimpiste agus cothabháil mícheart.

Cumraíocht riachtanach monatóireachta teochta agus taise agus cosc ​​agus rialú comhdhlúthúcháin in-chomh-aireachta chun díghrádú inslithe de bharr comhdhlúthúcháin taise a chosc.

VII. Oiriúnú Comhshaoil ​​agus Oibriúcháin

Cuir in oiriúint don timpeallacht airde, teocht agus taise, deannaigh agus gáis chreimneach ar an láthair; comhlíonann na páirteanna inslithe agus an comhlacht comh-aireachta na caighdeáin frith-chreimeadh agus friotaíocht aimsire.

Comhdhlúthú laistigh den chomh-aireachta agus dearadh cosc ​​múnla; déantar feistí teasa agus dí-humidiúcháin a chumrú i limistéir tais.

Spás cothabhála cúlchiste agus spás ionraoin agus asraon cábla; tá an sreangú néata, agus déantar na ciorcaid phríomha agus tánaisteacha a stiúradh ar leithligh chun cur isteach a chosc.

VIII. Oibriú agus Cothabháil agus Cigireacht Sábháilteachta

Feistithe le pointí briste soiléire chun an soláthar cumhachta a leithlisiú go hiontaofa le linn cothabhála.

In ann an lipéadú briste cumhachta agus an próiseas oibríochta cothabhála glasála a chur i bhfeidhm, le coinníollacha oibríochta sábháilte.

Déantar na comhpháirteanna a shocrú go réasúnta, ag éascú iniúchadh laethúil, tomhas teochta, géarú, agus athsholáthar comhpháirteanna sa tréimhse níos déanaí, gan foircinn marbh cothabhála.

Achoimre

Is é an comh-aireachta íseal-voltais atá ag teacht isteach ná croí-gheata an chórais dáileadh cumhachta íseal-voltais, ag tabhairt faoi na tascanna tábhachtacha a bhaineann le rochtain ar sholáthar cumhachta, cosaint sábháilteachta, agus dáileadh ualaigh. Díríonn a phríomhábhair imní ar ocht ngné: suíomh sábháilteachta leictreach, croífheidhmíocht leictreach, loighic agus rialú cosanta, cosaint idirghlasála, teicneolaíocht comh-aireachta agus busbar, cumraíocht monatóireachta, oiriúnú comhshaoil, agus sábháilteacht oibríochta agus cothabhála. Ina measc, is é an loighic cosanta (lena n-áirítear ró-ualach, gearrchiorcad, locht cré, cosaint undervoltage) agus dé-chomhghlasáil (meicniúil + leictreach) an eochair chun oibriú sábháilte agus cobhsaí an chomh-aireachta a chinntiú, rud a d'fhéadfadh cosc ​​a chur go héifeachtach ar leathnú locht, oibriú mícheart, agus timpistí sábháilteachta. Tá meaitseáil réasúnach na dtáscairí go léir agus comhlíonadh dian le caighdeáin theicniúla na réamhriachtanais d'oibriú iontaofa fadtéarmach an chomh-aireachta íseal-voltais atá ag teacht isteach.

Ceisteanna Coitianta (Ceisteanna Coitianta)

Q1: Cad é ról lárnach an chomh-aireachta íseal-voltais atá ag teacht isteach sa chóras dáileacháin cumhachta?

A1: Is é an inlet cumhachta iomlán agus geata cosanta príomhúil an chórais íseal-voltais, atá freagrach as rochtain chumhachta, cosaint locht agus dáileadh cumhachta anuas, agus bíonn tionchar díreach ag a iontaofacht ar oibriú sábháilte an chórais.

Q2: Cén fáth a bhfuil comhordú roghnach na suíomhanna cosanta tábhachtach do chaibinéid líne atá ag teacht isteach?

A2: Cinntíonn sé go ndéantar lochtanna iartheachtacha a thurais trí lasca líne amach ar dtús, ag seachaint briseadh iomlán an chórais agus ag cinntiú leanúnachas soláthair cumhachta.

Q3: Cad é cuspóir an idirghlasáil dhúbailte (meicniúil + leictreach) sa chás dé-líne isteach + comhionannas vótaí bus?

A3: Cuireann sé cosc ​​ar chomhthreomhar mícheart lasca, cosc ​​a chur ar sruth cúrsaíochta, gearrchiorcad agus sruthán claochladán chun sábháilteacht an chórais a chinntiú.

Q4: Cad iad na fachtóirí ba cheart a mheas maidir le hoiriúnú comhshaoil ​​an chomh-aireachta íseal-voltais atá ag teacht isteach?

A4: Cuir in oiriúint d'airde, teocht, taise, deannach agus gás creimneach ar an láthair; feistí frith-chomhdhlúthaithe agus leibhéal cosanta cuí a chumrú.

Q5: Conas sábháilteacht na n-oibríochtaí cothabhála a chinntiú do chaibinéid íseal-voltais atá ag teacht isteach?

A5: Trealamh pointí soiléire briste, cuir lipéadú agus glasáil briste cumhachta i bhfeidhm, agus socraigh na comhpháirteanna go réasúnta chun foircinn marbha cothabhála a sheachaint.
