Trealamh Socraithe Comhlánaigh Ísealvoltais

1.Sainmhíniú Bunúsach

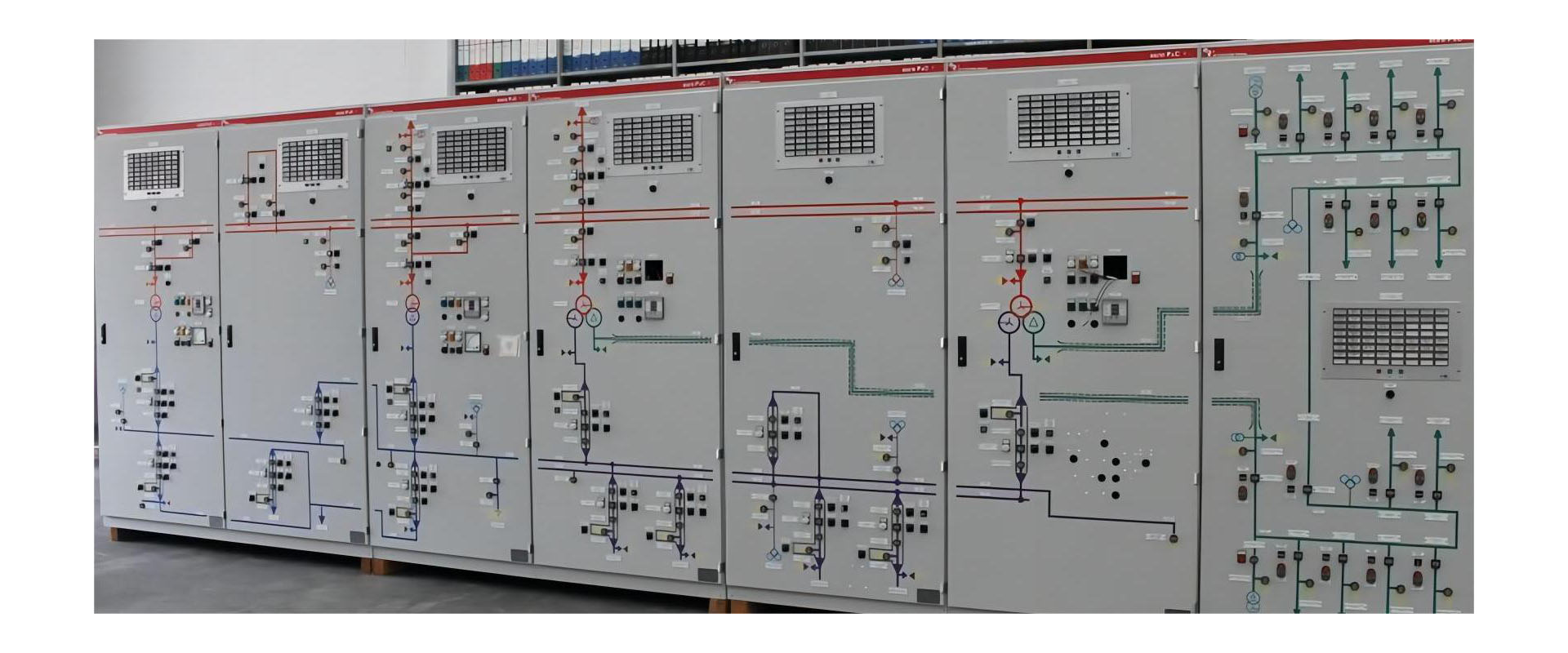

Is éard atá i dtrealamh socraithe iomlán ísealvoltais ná sraith iomlán feistí leictreacha a úsáidtear le haghaidh dáileadh cumhachta, rialú agus cosaint i gcásanna ina bhfuil voltas AC ≤ 1000V agus voltas DC ≤ 1500V. Áirítear leis go príomha lascthrealamh iomlán ísealvoltais, caibinéid lasc-ísealvoltais, boscaí dáileacháin íseal-voltais agus catagóirí eile. Mar an trealamh lárnach le haghaidh tarchur cumhachta íseal-voltais i gcórais chumhachta, úsáidtear go forleathan é i monarchana, foirgnimh, fuinneamh nua agus réimsí eile.

Caithfidh dearadh, táirgeadh agus oibriú trealaimh den sórt sin cloí go docht leis an tsraith GB/T 7251 de chaighdeáin náisiúnta, agus ní mór Deimhniú Táirge Éigeantach na Síne (CCC) a chomhlíonadh. Faoi láthair, tá trealamh sraithe iomlán íseal-voltais ag uasghrádú i dtreo na hintleachta agus an digitithe. An caighdeán idirnáisiúntaRiachtanais Bhreise maidir le Trealamh Socraithe Comhlánaithe Chliste(IEC TS 63290), faoi stiúir agus arna fhoirmiú ag an tSín, a scaoileadh go hoifigiúil, ag soláthar bonn idirnáisiúnta d'fhorbairt thionsclaíoch. Tá an ghlúin nua de threalamh cliste feistithe go ginearálta le geataí digiteacha agus braiteoirí gan sreang, ar féidir leo monatóireacht fíor-ama ar stádas oibriúcháin, cothabháil thuarthach lochtanna agus rialú iargúlta a bhaint amach. Mar shampla, is ionadaithe tipiciúil sa tionscal iad lascthrealamh ísealvoltais digiteach ABB MNS® 3.0 agus an lascthrealamh iomlán ísealvoltais baile Aicme 1E do Hualong One.

2. Comhdhéanamh Trealaimh

Is iad na príomhfheidhmeanna atá ag trealamh sraithe iomlán ísealvoltais ná: cumhacht a tharchuireann claochladáin a fháil agus a dháileadh go réasúnta; ciorcaid a chosaint ar ró-ualú agus lochtanna gearrchiorcaid; rialú lasctha a bhaint amach agus monatóireacht oibríochta ar fhearais lasctha inmheánaigh.

Ó thaobh na roinne catagóir, clúdaíonn sé caibinéid lasc íseal-voltais, boird dáileacháin, boscaí rialaithe, boscaí lasc agus trealamh eile. De réir feidhmeanna, is féidir é a roinnt ina chaibinéid PCC de chineál dáileacháin (Ionad Rialaithe Cumhachta) agus caibinéid MCC de chineál mótair (Lárionad Rialaithe Mótair). I measc na gcineálacha comh-aireachta coitianta i gcórais dáileacháin cumhachta íseal-voltais tá caibinéid ag teacht isteach, caibinéid cúitimh toilleora, caibinéid cúplála, caibinéid amach agus mar sin de. Tá na caibinéid lasc príomhshrutha tarraingthe amach mar MNS, GCS agus GCK ar an margadh le chéile le modúil chaighdeánacha, atá oiriúnach do chórais soláthair cumhachta agus dáileacháin le voltas rátáil ≤ 690V agus sruth rátáil laistigh de 6300A.

Ó thaobh an struchtúir leictreach de, tá an trealamh roinnte ina phríomhchiorcad (ciorcad príomhúil) agus ciorcad cúnta (ciorcad tánaisteach). Tá an príomhchiorcad freagrach as tarchur cumhachta, agus cuimsíonn a chroí-chomhpháirteanna scoradáin chiorcaid, fiúsanna, teagmhálaithe, athsheachadáin teirmeacha, claochladáin reatha, etc. Tá an ciorcad cúnta freagrach as tarchur rialaithe agus comhartha, agus cuimsíonn a chroí-chomhpháirteanna méadair, cnaipí rialaithe, athsheachadáin, aonaid monatóireachta agus rialaithe, etc.

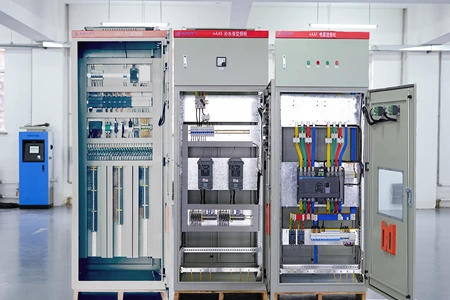

Ó thaobh an struchtúir fhisiciúil, cuimsíonn comh-aireachta caighdeánach comhlacht comh-aireachta le haghaidh tacaíochta agus cosanta, príomh-bhusbharraí agus barraí bus brainse le haghaidh tarchur cumhachta chomh maith le seomraí busbar, limistéar suiteála le haghaidh trealamh agus comhpháirteanna leictreacha, agus seomra nasc cábla chun cáblaí friothálacha a shuiteáil agus a nascadh. Maidir le lascthrealamh iomlán ísealvoltais de chineál tarraingthe amach, tá a chomhpháirteanna suiteáilte in aonaid tarraiceáin inbhainte.

3. Prionsabal Oibriúcháin

A.Próiseas Bunúsach Is iad na príomhthascanna a bhaineann le lascthrealamh iomlán ísealvoltais ná: cumhacht a fháil ó chlaochladáin, a dháileadh ar gach ciorcad friothálacha trí bharraí bus, agus cumhacht a sholáthar do threalamh le sruth; ciorcaid a chosaint ar ró-ualú agus lochtanna gearrchiorcaid; rialú beacht a dhéanamh ar lascadh agus monatóireacht ar fhearais lasctha inmheánaigh.

b.Aistriú Uathoibríoch DualchumhachtaTá an dá scoradán ciorcaid isteach agus an scoradán cúplála bus idirghlasáilte go leictreach/meicniúil. Nuair a theipeann ar chiorcad amháin, cuirtear an soláthar cumhachta cúltaca ar siúl go huathoibríoch chun iontaofacht an tsoláthair chumhachta a fheabhsú.

c.Réitíonn bus Intelligent Working ModeField bus + PLC/SCADA cianrialú, bailiú sonraí, monatóireacht stádais, diagnóis chliste agus cothabháil thuarthach.

4. Príomhchineálacha agus Táirgí

4.1 Caibinéid Athraigh Cineál Tarraingthe amach

A.Ionadaí: MNS, GCS, GCK

b.Caighdeáin: IEC 60439-1, GB/T 7251

c.Feidhmchlár: 50Hz, ≤690V, ≤6300A córais soláthair cumhachta agus dáileacháin

4.2 Lascthrealamh de Chineál Scartha Seasta

A.Ionadaí: GCD

b.Comhdhéanamh: comh-aireachta Lárionad Cumhachta (PC) + comh-aireachta Lárionad Rialaithe Mótair (MCC).

4.3 Trealamh Comhlánaigh Chliste Digiteach

A.Cumraíocht chaighdeánach: Geata, braiteoirí, tomhas teochta gan sreang, modúil cumarsáide

b.Cumais: Cianfhaireachán, rabhadh luath, oibriú agus bainistíocht cothabhála

5. Paraiméadair agus Caighdeáin Theicniúla

5.1 Príomhpharaiméadair Theicniúla

· AC: ≤ 1000V, minicíocht ≤ 1000Hz

· DC: ≤ 1500V

· Úsáid choiteann thionsclaíoch: ≤ 690V, uasmhéid reatha 6300A

5.2 Caighdeáin Náisiúnta

· GB/T 7251.1-2023: Rialacha ginearálta maidir le lascthrealamh ísealvoltais agus cóimeálacha trealaimh rialaithe

· GB/T 7251.2-2023: Lascthrealamh cumhachta agus tionóil rialtáin (in ionad seanleagan GB/T 7251.12-2013)

· GB/T 7251.3: Ceanglais ar leith do chláir dáileacháin

· GB/T 7251.4: Ceanglais ar leith maidir le tionóil do láithreáin tógála

· GB/T 15576: Trealamh cúitimh cumhachta imoibríoch iomlán ísealvoltais

5.3 Caighdeáin Idirnáisiúnta

· IEC TS 63290: Ceanglais Bhreise do Threalamh Comhlánaithe Chliste (faoi stiúir agus arna fhoirmliú ag an tSín)

5.4 Deimhniú agus Maoirseacht

· Éigeantach: Deimhniú CCC (bunaithe ar GB/T 7251.2-2023)

· Deonach: CQC 3177-2025 Sonraíocht Theicniúil Deimhnithe Coigilte Fuinnimh

· Míreanna cigireachta samplála: Marcáil, cumraíocht comhpháirteanna, ciorcaid inmheánacha agus naisc, críochfoirt seoltaí seachtracha, sreangú, feidhmíocht oibriúcháin agus feidhmeanna, airíonna tréleictreach, cosaint turraing leictreach agus sláine na gciorcad cosanta, imréiteach agus fad creepage, etc.

6. Réimsí Iarratais

A.Tionscal agus Fuinneamh Traidisiúnta: Gléasraí cumhachta, fostáisiúin, fiontair tionscail agus mianadóireachta, peitriliam, tionscal ceimiceach, miotalóireacht, a úsáidtear le haghaidh soláthar cumhachta agus córais dáileacháin mar dháileadh cumhachta, rialú mótair agus comhshó agus rialú cumhachta soilsithe.

b.Bardasach agus Tógáil: Tógáil chathrach, foirgnimh, maoin ionad siopadóireachta, fiontair mhóra, ospidéil, scoileanna, coimpléisc tráchtála agus áiteanna eile córais dáileacháin cumhachta.

c.Bonneagar atá ag Teacht Chun Cinn agus Criticiúil: Go háirithe oiriúnach do chásanna feidhmithe cumhachta ríthábhachtacha a bhfuil riachtanais arda acu maidir le hiontaofacht agus faisnéis soláthair cumhachta, mar shampla ionaid sonraí, fuinneamh nua, idirthuras iarnróid.

D.Cuspóirí lárnacha: Dáileadh cumhachta, comhshó, rialú agus cúiteamh cumhachta imoibríoch chun soláthar cumhachta cobhsaí agus sábháilte a chinntiú.

7. Riachtanais Oibriúcháin Sábháilteachta

7.1 Príomhphointí Cigireachta Oibriúcháin

· Lipéid agus líon na gcomhpháirteanna leictreacha soiléir agus ceart ar an bpainéal dáileadh cumhachta agus ar an bpainéal; socrú daingean, suíomh cruinn agus oibriú solúbtha na láimhseálacha oibriúcháin, na gcnaipí agus na n-eochracha go léir ar an bpainéal, i gcomhréir leis na coinníollacha suímh iarbhír.

· Léiriú ceart ar shoilse comhartha dúnta/tripping agus comharthaí eile ar an bpainéal dáilte cumhachta.

· Teagmhálacha daingean dínascairí, scoradáin chiorcaid, fiúsanna, claochladáin, etc., gan aon róthéamh ná dídhathú.

· Gan aon damáiste nó dul in aois d'insliú na sreanga ciorcad tánaisteacha.

· Nuair a bhíonn bord mimic oibríochta ar an bpainéal dáileacháin cumhachta, tá an bord mimic comhsheasmhach le stádas oibriúcháin an trealaimh leictrigh ar an láthair.

· Méadar daingean nó clúdaigh ghloine, tásca cruinn méadair.

· Lampaí soilsithe maithe sa seomra dáileadh cumhachta, soilsiú geal agus aonfhoirmeach, gan aon glare nuair a bhíonn mé ag breathnú ar mhéadair.

· Déileáil le fadhbanna a fuarthas sa chigireacht go tráthúil agus coinnigh taifid.

7.2 Sonraíochtaí Sábháilteachta le haghaidh Obair Bheo Ísealvoltais

· Ní mór do dhuine speisialta maoirsiú a dhéanamh ar an obair bheo, bain úsáid as uirlisí le lámha inslithe, seasann ar ábhair thirim inslithe, caith lámhainní inslithe, clogaid sábhála agus éadaí oibre muinchille fada. Tá sé cosc ​​​​dian comhaid, rialóirí miotail, scuaba agus dusters a úsáid le rudaí miotail.

· Agus tú ag obair ar línte beo ísealvoltais a chuirtear suas ar an gcuaille céanna le voltas ard agus íseal, seiceáil an t-achar ó línte ardvoltais ar dtús agus déan bearta chun teagmháil thimpiste le trealamh beo ardvoltais a chosc.

· Sula n-inslítear seoltóirí beo ísealvoltais, ní thrasnóidh oibrithe iad.

· Agus tú ag obair ar fheistí dáileacháin cumhachta ísealvoltais beo, cinntigh insliú maith nó achar sábháilte comhfhreagrach idir an gcorp daonna agus an domhan, an gcorp daonna agus an miotal talún máguaird, an gcorp daonna agus seoltóirí eile. Glacfar bearta leithlisithe chun gearrchiorcad céim go céim agus talamh aon phas a chosc.

· Déan idirdhealú idir sreanga céime agus neodracha roimh chuaillí dreapadóireachta agus roghnaigh suíomh maith oibre.

· Nuair a bhíonn sreanga á ndínascadh, dínasc sreanga céime ar dtús agus ansin sreanga neodracha; déantar an seicheamh a aisiompú agus sreanga á nascadh.

· Mar gheall ar an achar beag ó chéim go céim de voltas íseal, ní mór cúram a ghlacadh chun cosc ​​a chur ar chorp an duine ó theagmháil le dhá chríoch sreang ag an am céanna le linn cothabhála.
