Cad é an anailís theicniúil ar fhostáisiúin de chineál bosca san Eoraip, sna Stáit Aontaithe, agus sa tSín?

Ó thaobh na n-innealtóirí leictreacha de, is ionann fostáisiúin coimeádaithe Eorpacha, Mheiriceá agus na Síne (stíl na Síne) trí chur chuige theicniúla ar leith atá bunaithe ar chaighdeáin éagsúla greille, timpeallachtaí geografacha, agus éilimh an mhargaidh. Tá na difríochtaí lárnacha i gceithre phríomhghné: comhtháthú struchtúrach, cumraíochtaí cosanta, dearadh bainistíochta teirmeach, agus córais chaighdeánaithe. Cruthaíonn na difríochtaí seo cásanna iarratais ar leith agus conairí éabhlóideacha.

Tugann fostáisiúin ar stíl Mheiriceánach tosaíocht do dhlúthacht agus d’éifeachtúlacht costais chun imscaradh forleathan a chumasú; Ar an taobh eile de, leagann fostáisiúin Eorpacha béim ar ardfheidhmíocht chomhshaoil ​​agus ar dhearaí comhtháite atá taitneamhach ó thaobh na haeistéitice de; ach is minic a ghlacann fostáisiúin na Síne réitigh hibrideacha pragmatacha a chothromaíonn na difríochtaí idir an dá cheann i dtéarmaí comhtháthú, costais agus dearaidh. Bíonn tionchar mór ag na difríochtaí seo ar scála, ar chomhdhéanamh struchtúrach, ar dhearadh inmheánach, ar chumraíocht eochairtrealaimh, ar ghnéithe sábháilteachta, ar mhodhanna suiteála agus ar chothabháil, agus ar deireadh thiar ar oiriúnacht na bhfostáisiún d'iarratais shonracha.

Soláthraíonn an méid seo a leanas anailís dhomhain ó thrí pheirspictíocht: sonraí teicniúla, cásanna iarratais, agus treochtaí sa todhchaí.

I. Comparáid dhomhain ar Shonraí Teicniúla Lárnacha le haghaidh Trí Mhór-Chineál deFostáisiúin Cineál Bosca

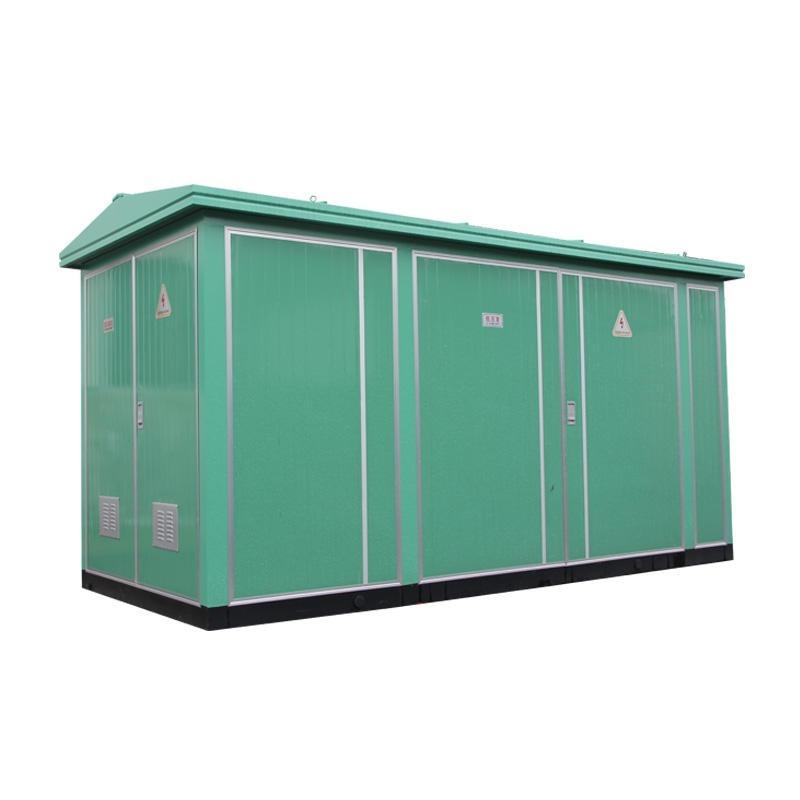

1. EorpachFostáisiúin Cineál Bosca (Stíl EorpachFostáisiúin Cineál Bosca, Caighdeáin AE/IEC)

Croímhíniú: Comhlíonann siad caighdeáin IEC 62271-202 agus IEC 61330, tá struchtúr modúlach neamhspleách trí urrann ag na fostáisiúin seo agus seasann siad don fhoirm cheannasach domhanda de “Fostáisiúin Cineál Bosca.”

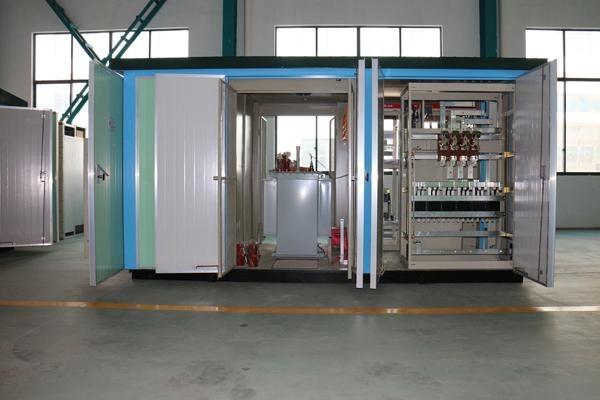

(1) Struchtúr agus Leagan Amach

· Trí urrann go hiomlán neamhspleách: Tá an urrann ardvoltais, an urrann claochladáin, agus an urrann ísealvoltais scartha go hiomlán ag landairí miotail, rud a fhoirmíonn “目” nó “品” leagan amach cruth.

· Imfhálú agus Cosaint: Plátaí cruach dhá chiseal le ciseal inslithe polúireatán; rátáil cosanta IP54–IP55; cumais láidir dustproof, uiscedhíonach, agus frith-comhdhlúthúcháin.

· Bunriachtanais: Teastaíonn trinse cábla caighdeánach, bunús neamhspleách, agus pasáiste rochtana cothabhála forchoimeádta (≥800 mm).

(2) Cumraíocht an Chroí-Chomhpháirt

· Taobh Ardvoltais: Áirítear le cumraíocht chaighdeánach príomhaonaid fáinne SF6 nó lascthrealamh aer-inslithe, comhtháite le lasca sos ualaigh, lasca aonrúcháin, lasca talmhaithe, agus gabhálaithe borrtha, ina bhfuil comhghlasanna cúig-choisc.

· Trasfhoirmeoir: Claochladáin de chineál tirim sraith SCB den chuid is mó (teilgthe roisín eapocsa), le cumais ó 50kVA go 2500kVA; fuarú aer éigean (rialú teochta + lucht leanúna aiseach).

· Taobh Ísealvoltais: Lascthrealamh tarraingthe amach, lena n-áirítear scoradáin chiorcaid fráma, cúiteamh toilleora cliste, méadair chliste, agus modúil cosanta borrtha, ag tairiscint inscálaitheacht eisceachtúil.

· Córas Cosanta: Tugann an taobh ardvoltais “lasc ualach + fiús” roghnach nó cosaint scoradáin chiorcaid (cosaint forshrutha, mheandarach, ró-ualaithe agus locht talún); tá cosaint dáileadh cuimsitheach ag an taobh íseal-voltais.

(3) Príomh-Thréithe Teicniúla

· Sábháilteacht: urranna neamhspleácha le cumas láidir aonraithe locht stua (stua inmheánach rátáil sheasamh 20kA/0.5s).

· Inbhuanaitheacht: Is féidir gach aonad a dhí-fhuinneamh go neamhspleách le haghaidh cothabhála; is féidir cothabháil taobh íseal-voltais a dhéanamh gan briseadh cumhachta.

· Caillteanais agus Éifeachtúlacht Fuinnimh: Tá claochladáin de chineál tirim resistant dóiteáin, saor ó sceitheadh, agus íseal-torann, ach tá a gcaillteanas gan ualach beagán níos airde ná caillteanais claochladáin ola-líonta.

· Méid: An méid is mó don toilleadh céanna, tuairim is 1.5 go 3 huaire níos mó ná aonaid ar stíl Mheiriceánach.

2. Meiriceánach-StílFostáisiún Cineál Bosca (Stíl MheiriceánachFostáisiún Cineál Bosca, caighdeáin IEEE/ANSI)

Croímhíniú: Comhlíonann sé caighdeáin IEEE C57.12.25 agus ANSI C84.1; tá struchtúr imfhálú ard-chomhtháite ann, ar a dtugtar “claochladán de chineál comhcheangailte (ZGS) freisin.”

(1) Struchtúr agus Leagan Amach

· Umar Comhtháite Comhtháite: Gan urrann ardvoltais ar leith; tá an lasc ualaigh ardvoltais, fiúsanna, malartóir sconna, agus croí an claochladáin tumtha san umar ola céanna.

· Dearadh gan ola: Tá struchtúr “bearna ola + aeir” séalaithe go hiomlán aige, agus an umar agus an radaitheoir nochta go díreach le haghaidh diomailt teasa.

· Imfhálú agus Cosaint: Pláta cruach aonchiseal, rátáil cosanta IP34D–IP44, ag cur béime ar chosaint i gcoinne deannach agus réad soladach eachtrach.

· Bunriachtanais: Bunús ardán simplí; níl aon trinse cábla ag teastáil; naisc dhíreacha plug-in cábla.

(2) Cumraíocht an Chroí-Chomhpháirt

· Taobh Ardvoltais: breiseán cábla cineál Elbow + fiús plug-in + lasc ualaigh; inslithe go hiomlán, cosanta go hiomlán, agus tadhaill-sábháilte, simplithe a mhéid is féidir.

· Trasfhoirmeoir: Claochladán ola-tumtha lánshéalaithe, toilleadh 315 kVA–1,600 kVA; feidhmíonn ola claochladáin mar mheán inslithe agus fuaraithe araon.

· Taobh Ísealvoltais: Comh-aireachta scoradáin chiorcaid casta múnlaithe cás le cumraíocht cosanta simplithe (ró-ualach, gearrchiorcad, undervoltage).

· Córas Cosanta: Cosnaíonn fiúsanna ardvoltais in aghaidh lochtanna claochladán inmheánacha; cosnaíonn scoradáin chiorcaid mhúnlaithe íseal-voltais an líne; gan aon fheistí cosanta sealaíochta.

(3) Príomh-Thréithe Teicniúla

· Dlúth: Toirt íosta, le lorg 1/4 go 1/3 de na haonaid de chineál Eorpach, agus 15% go 20% ar chostas níos ísle.

·Inshuiteáil: “Breiseán agus súgradh”; níl san am suiteála ach aon trian de na haonaid ar stíl na hEorpa.

· Diomailt Teas: Fuarú aer oscailte; cumas ró-ualaigh ard (ceadaíonn sé ró-ualach 2x ar feadh 2 uair an chloig).

Teorainneacha: Éilíonn cothabháil briseadh cumhachta iomlán; déantar comhpháirteanna ardvoltais a thumadh in ola, rud a fhágann go bhfuil deisiúcháin iar-teip casta agus seans maith go sceitheadh.

3. SínisFostáisiúin Cineál Bosca (Síneach-stíl / Huashi-stílFostáisiúin Cineál Bosca, Caighdeán GB)

Croímhíniú: Trí mhodúlacht Eorpach a chomhcheangal le dlúthtacht Mheiriceá, comhlíonann na fostáisiúin seo GB/T 17467-2020 (Ardvoltas/ ÍsealvoltasFostáisiúin Cineál Bosca(c) agus ina mbeidh struchtúr trí urrann logánta modhnaithe.

(1) Struchtúr agus Leagan Amach

· Trí urrann neamhspleách ach dlúth: Tá na hurranna ardvoltais, claochladán agus ísealvoltais ar leithligh ach tá gnéithe laghdaithe acu (ag titim idir caighdeáin Eorpacha agus Mheiriceá).

· Leagan amach optamaithe: Go príomha “目“-chruthach, leagan amach fadaimseartha aon-sraith (ag cloí le ceanglais chomhoiriúnachta leictreamaighnéadacha IEEE), arna oiriúnú do chaighdeáin suiteála greille cumhachta na Síne.

· Imfhálú agus Cosaint: Pláta cruach ciseal dúbailte, IP44-IP54, friotaíocht feabhsaithe creimeadh, friotaíocht seismeach (deartha le haghaidh déine seismeach IX), agus friotaíocht ardteochta (-25 ° C go +40 ° C).

(2) Cumraíocht na Croí-Chomhpháirte (Lánúchán Feabhsaithe)

· Taobh Ardvoltais: Áirítear le cumraíocht chaighdeánach na príomhaonaid a tháirgtear sa bhaile agus atá inslithe le haer/fáinne SF6, atá comhoiriúnach le réitigh scoradáin chiorcaid Eorpacha agus réitigh plocóidí Meiriceánacha elbow.

· Claochladáin: Rogha samhlacha de chineál tirim nó de chineál ola-tumtha (SCB14/S15, Aicme 1 éifeachtúlacht fuinnimh); cumas feabhsaithe gearrchiorcaid sheasamh (10 kV/25 kA/3 s, a sháraíonn an caighdeán IEC de 20 kA/2 s).

· Taobh Ísealvoltais: Dáileadh cumhachta cliste comhtháite, cúiteamh cumhachta imoibríoch uathoibríoch, maolú armónach, agus cianfhaireachán, atá saincheaptha chun freastal ar riachtanais uathoibrithe líonra dáileacháin na Síne.

· Córas Cosanta: Cosaint dé-iomarcaíochta, le fiúsanna ardvoltais + scoradáin chiorcaid mar chosaint chúltaca; atá feistithe le gnéithe cosanta neamhleictreacha mar ró-theocht, gás, agus faoiseamh brú.

(3) Príomh-Thréithe Teicniúla

· Inoiriúnaitheacht: Luí go hiomlán le líonraí dáileacháin 10kV/20kV na Síne, leibhéil gearrchiorcaid, agus cumraíochtaí talún.

· Cost-Éifeachtúlacht: Costas níos ísle ná dearaí Eorpacha, iontaofacht níos airde ná dearaí Mheiriceá.

· Faisnéis: Tacaíonn monatóireacht chaighdeánach IoT (teiliméadracht, teilea-rialú, agus cianrialtán), le prótacal IEC 61850.

Paraiméadair Theicniúla Comparáid idir Trí Mhórfhostáisiún de Chineál Bosca

II. Cásanna Iarratais a Mheaitseáil go Beacht (Critéir Roghnúcháin d’Innealtóirí Leictreachais)

1. Cásanna Iarratais don Stíl EorpachFostáisiúin Cineál Bosca

Croíchritéir Roghnúcháin: Ard-iontaofacht, sábháilteacht ard, scalability láidir, agus inbhuanaitheacht comhshaoil ​​mar thosaíocht

· Lár na cathrach / Foirgnimh shuntasacha: Coimpléisc tráchtála, foirgnimh shár-ardaithe, CBDanna (sábháilteacht dóiteáin, torann íseal, comhtháthú tírdhreacha).

· Ualaí Tionsclaíocha / Ard-iontaofachta: Ionaid sonraí, déantúsaíocht chruinn, idirthuras iarnróid, ospidéil (soláthar cumhachta gan bhriseadh, cothabháil gan briseadh cumhachta).

· Comhtháthú Eangaí Fuinnimh In-athnuaite: Cumhacht gaoithe / fostáisiúin céim suas PV (maolú armónach, cúiteamh cumhachta imoibríoch, monatóireacht chliste).

· Limistéir atá íogair don chomhshaol: Scoileanna, ceantair chónaithe, spotaí sárscéimhe (gan sceitheadh ​​ola, insliú de chineál tirim).

2. Cásanna Iarratais do SAMFostáisiúin Cineál Bosca

Croíchritéir Roghnúcháin: Ísealchostas, Imlonnú Mear, Spás Fíortheoranta

· Eangach Cumhachta Mheiriceá Thuaidh: Líonraí dáileacháin áitiúla sna SA agus i gCeanada (comhlíonadh caighdeánach).

· Athchóiriú ar Cheantair Chónaithe Scothaosta: críochphointí greille uirbeacha le spás teoranta agus timthriallta tógála gairide.

· Soláthar Cumhachta Sealadach / Éigeandála: Láithreáin tógála, seónna trádála, faoiseamh ó thubaiste (breiseán agus súgradh, in-athshuite).

· Eangacha Tuaithe / Fo-uirbeacha: Limistéir le dlús ualaigh íseal, gathanna móra soláthair, agus cumais O&M teoranta.

3. Cásanna Iarratais do na SíneFostáisiúin Cineál Bosca

Croíchritéir Roghnúcháin: Comhoiriúnacht le greille cumhachta na Síne, ard-éifeachtúlacht costais, agus O&M cliste

· Líonraí Dáilte Uirbeacha agus Tuaithe sa tSín: Pobail chónaithe nua, páirceanna tionsclaíocha, agus áiseanna poiblí cathrach (caighdeán 10kV, meaitseáil leibhéal gearrchiorcaid).

· Uasghráduithe Uathoibriú Líonra Dáilte: Clúdach iomlán ar “Trí Chianrialtán” (cianthomhas, cianchomharthaíocht, cianrialtán), nóid ghreille chliste.

· “Bonneagar Nua”: bunstáisiúin 5G, braislí stáisiúin luchtaithe, stáisiúin chumhachta stórála fuinnimh (comhéadain chomhtháite foinse-greille-ualach-stórála).

· Easpórtáil / Crios agus Bóthar: In oiriúint do mhargaí in Oirdheisceart na hÁise, sa Mheánoirthear, san Afraic, agus i réigiúin eile le caighdeáin mheasctha IEC agus GB.

III. Treochtaí Forbartha sa Todhchaí (Treonna Éabhlóideacha na dTrí Mór-Chonair Teicneolaíochta)

1. Treochtaí Coiteanna Domhanda (Uasghráduithe arna Roinnt ag Gach Trí Chosán)

(1) Ísealcharbóin agus Éifeachtúlacht Ardfhuinnimh

· Uasghráduithe Éigeantacha ar Éifeachtúlacht Fuinnimh: Ag tosú in 2026, beidh caighdeáin éifeachtúlachta fuinnimh Shraith 1 éigeantach i mór-mhargaí domhanda (laghdú ar chaillteanais gan ualach faoi 40%).

· Ionaid Inslithe Neamhdhíobhálach don Chomhshaol: Úsáid nialasach as SF6 (a chuirtear in ionad aer tirim, N₂, agus gáis atá neamhdhíobhálach don chomhshaol); ola mianraí in ionad ola glasraí nádúrtha eistear.

· Glacadh Forleathan le Cóimhiotail Éifruthacha: Caillteanais gan ualach 70%–80% níos ísle ná ábhair thraidisiúnta; ráta treá san Eangach Stáit le 50% a bhaint amach faoi 2030.

(2) Ard-Intleacht (AIoT)

· Ríomhaireacht Imeall + Cúpla Digiteach: Monatóireacht ar stádas fíor-ama, tuar lochtanna (cruinneas >95%), diagnóisic chianoibrithe, agus giniúint uathoibrithe de thuarascálacha O&M.

· Comhlíonadh Iomlán IEC 61850: Feidhmiúlacht breiseán agus súgartha, idir-inoibritheacht fheabhsaithe, agus comhtháthú gan uaim le córais seolta eangaí cliste.

· 5G + IoT: Cianrialú, braite stua, foláirimh ró-teocht, anailís ar thomhaltas fuinnimh; thiocfaidh chun bheith oibríocht gan foireann caighdeánach.

(3) Comhtháthú agus Réamhdhéanta

· “Comhtháthú il-urrann”: Modúil réamhdhéanta a chomhtháthaíonn fostáisiún, stóráil fuinnimh, PV, agus stáisiúin luchtaithe, ag laghdú an lorg 30% breise.

· Dearadh modúlach, bloc tógála: Laghdaíonn modúil chaighdeánaithe, réamhthionól monarchan, agus sreangú nialasach ar an láthair an t-am suiteála laistigh de lá amháin.

2. Éabhlóid Difreáilte na dTrí Línte Táirge Móra

(1) Lascthrealamh Eorpach: Sábháilteacht Deiridh + Glas Nialasach Carbóin

·Cosaint stua inmheánach feabhsaithe (stua éag ≤0.1s), pléascadh-phromhadh, agus rátálacha friotaíochta dóiteáin.

· Tá an tsraith iomlán saor ó ola, de chineál iomlán tirim, agus déanta as ábhair in-athchúrsáilte, ag cloí le rialacháin an AE maidir le neodracht charbóin.

· Díríonn sé ar 40.5kV feidhmeanna ardvoltais, ard-acmhainne agus cásanna máistir stáisiúin microgrid cliste.

(2) U.S.Cineál BoscaFostáisiúin: Comhtháthú Íosta + Costas Íseal

· Mionaturú breise agus laghdú meáchain, saindeartha do chórais PV dáilte Mheiriceá Thuaidh agus do chórais stórála fuinnimh chónaithe.

· Úsáideann IoT le haghaidh monatóireachta simplithe, ag cur béime ar mhúnla O&M ar chostas íseal bunaithe ar “teip athsholáthair.”

· Dírítear ar mhargaí greille dáileacháin a bhfuil struchtúr scaoilte acu i Meiriceá Thuaidh, i Meiriceá Laidineach agus san Astráil.

(3) Sínis Cineál Bosca Fostáisiúin: Inoiriúnaitheacht Uilíoch + Comhtháthú Cliste

· Comhoiriúnacht déchaighdeán (IEC+GB), le hinoiriúnaitheacht fheabhsaithe do thimpeallachtaí foircneacha (an-fhuar, ard-taise, ardairde).

· Giniúint, eangach, ualach agus stóráil chomhtháite: Comhtháthú domhain inverters stórála fuinnimh (PCS) agus córais bainistíochta fuinnimh (EMS).

· Cothabháil thuarthach faoi thiomáint AI: Arna chumhachtú ag halgartaim intíre, mhéadaigh MTBF go breis agus 100,000 uair an chloig.

· Ar thús cadhnaíochta le dul chun cinn dúbailte sa mhargadh domhanda meánach agus íseal

IV. Achoimre: Difríochtaí Bunúsacha i gCúrsaí Teicniúla

· Eorpach: Sábháilteacht ar dtús, modúlach, agus an-iontaofa, a léiríonn cur chuige teicniúil “innealtóireacht bheachtais”.

· Meiriceánach: Imlonnú costas-an-tosaigh, comhtháite agus tapa, a léiríonn cur chuige teicniúil atá “dírithe ar an ngeilleagar”.

· Cur Chuige Síneach: Inoiriúnaitheacht-an chéad, logánú, agus faisnéis, a ionadaíonn an "cothrom" cur chuige teicniúil.

Sna 3 go 5 bliana atá romhainn, tarraingeoidh na trí chur chuige seo óna chéile, agus beidh a gcuid teorainneacha doiléir: beidh an cur chuige Eorpach níos dlúithe, cur chuige Mheiriceá níos cliste, agus cur chuige na Síne níos idirnáisiúnta, ag teacht le chéile ar deireadh i dtreo paradigm teicniúil aontaithe de "faisnéis, ísealcharbóin, comhtháthú agus caighdeánú."

Ceisteanna Coitianta maidir le Fostáisiúin de Chineálacha Bosca Eorpacha, Meiriceánacha & Síneacha

1. Cad iad na córais lárnacha caighdeánacha do na trí chineál fostáisiúin de chineál bosca?

· Eorpach: IEC 62271, IEC 61330

· Meiriceánach: IEEE C57.12.25, ANSI

· Sínis: GB/T 17467-2020

2. Cad iad na príomhdhifríochtaí struchtúracha?

· Eorpach: Trí urrann go hiomlán neamhspleách, dearadh modúlach

· Meiriceánach: umar coiteann comhtháite, umar ola roinnte ardvoltais agus claochladáin

· Sínis: Trí urranna neamhspleácha, leagan amach dlúth agus optamaithe

3. Cén cineál claochladáin a úsáidtear i ngach cineál?

· Eorpach: Trasfhoirmeoir de chineál tirim go príomha

· Meiriceánach: Claochladán ola-tumtha amháin

· Sínis: Cineál tirim nó ola-tumtha roghnach

4. Cé acu an toirt agus an lorg is lú?

Fostáisiún bosca Meiriceánach, ach thart ar 1/3 den chineál Eorpach.

5. Cé acu atá an cumas seasaimh gearrchiorcaid is láidre?

Fostáisiún bosca Síneach, suas le leibhéal feabhsaithe 25kA/3s.

6. An féidir cothabháil a dhéanamh gan briseadh cumhachta iomlán?

· Eorpach & Sínis: Sea, cothabháil neamhspleách urrannach

· Meiriceánach: Ní hea, tá gá le gearradh cumhachta foriomlán

7. Cén cineál a bhfuil an costas is ísle aige?

Fostáisiún bosca Meiriceánach, 15%–20% níos ísle ná an cineál Eorpach.

8. Cad iad na gnáthchásanna iarratais?

· Eorpach: Croílimistéir uirbeacha, lárionaid sonraí, láithreáin thionsclaíocha ardshábháilteachta

· Meiriceánach: Spás cúng, tógáil tapa, soláthar cumhachta tuaithe agus sealadach

· Sínis: Líonraí dáileacháin uirbeacha agus tuaithe, bonneagar nua, eangacha cliste

9. Cad é an treocht forbartha sa todhchaí?

Coiteann: Ard-éifeachtúlacht, faisnéis, saor ó SF6, comhtháthú

· Eorpach: Sábháilteacht mhór, náid carbóin, sraith iomlán de chineál tirim

· Meiriceánach: Miniaturization, modh athsholáthair ar chostas íseal

· Sínis: Comhoiriúnacht IEC+GB, comhtháthú foinse-greille-ualach-stórála

10. Cé acu is oiriúnaí do thionscadail greille cumhachta na Síne?

Fostáisiún bosca Síneach, líonra dáileacháin 10kV/20kV is fearr a mheaitseálann, riachtanais chosanta agus Chliste.
