Sracfhéachaint a Thuig: Cad iad na Croí-theicneolaíochtaí agus Bunúsanna Feidhmithe a bhaineann le Lascthrealamh Ísealvoltais?

Is é lascthrealamh ísealvoltais an trealamh lárnach i gcórais soláthair agus dáileacháin cumhachta nua-aimseartha, a úsáidtear go príomha le haghaidh dáileadh cumhachta, rialú ciorcad, cosaint ró-ualaithe, cosaint gearrchiorcaid, cosaint sceite talún agus monatóireacht cumhachta. Cuirtear i bhfeidhm go forleathan é i monarchana, foirgnimh, ionaid sonraí, ospidéil, malls siopadóireachta, innealtóireacht chathrach agus réimsí eile. Featuring struchtúr dlúth, sábháilteacht ard agus iontaofacht, cothabháil áisiúil agus faisnéis ard, is é an trealamh lárnach chun oibriú cobhsaí na gcóras cumhachta a chinntiú. Tugann an t-alt seo isteach go hiomlán na príomhphointí teicniúla a bhaineann le lascthrealamh ísealvoltais i dtéarmaí struchtúir, paraiméadair, feidhmíochta, roghnúcháin agus cur i bhfeidhm.

1. Príomh-Chomhpháirteanna Lascthrealamh Ísealvoltais

Glacann lascthrealamh tipiciúil ísealvoltais astruchtúr leithlisiú neamhspleách trí urrann le haghaidh sábháilteachta, iontaofachta agus cothabhála níos airde:

A.Rannán Breaker: Socraithe go hingearach, in ann il-scoradáin chiorcaid a shealbhú; tá gach ciorcad scartha go neamhspleách gan cur isteach.

b.Roinn Bus: Suite taobh thiar den urrann breaker agus scoite amach ag landairí inslithe chun cosc ​​a chur go héifeachtach le scaipeadh locht.

c.Rannán Cábla: Suite ar chúl nó os comhair an chomh-aireachta, áisiúil le haghaidh nasc cábla agus cothabháil, le spás mór agus sreangú caighdeánaithe.

De réir stíl oibríochta agus cothabhála:

D.Inrochtana ar chúl: Struchtúr caighdeánach traidisiúnta le spás cothabhála mór.

E.Tosaigh-rochtana: Wall-mountable, doimhneacht níos lú, spás-shábháil.

Seachnaíonn an dearadh urrann neamhspleách teagmháil thaisme le páirteanna beo le linn cothabhála, cuireann sé teorainn ar an raon locht stua, agus feabhsaíonn sé go mór sábháilteacht trealaimh agus pearsanra.

2. Paraiméadair Ráta Eochrach

3. Príomh-Innéacsanna Feidhmíochta Leictreacha

a. Seasann Gearrchiorcad an Rátáil Reatha (SCCR)

Is é an sruth gearrchiorcad uasta is féidir leis an lascthrealamh a sheasamh go sábháilte i mbeagán ama le linn locht, rud a chinneann friotaíocht gearrchiorcaid an trealaimh agus is ráthaíocht thábhachtach é d'oibriú sábháilte.

b. Gearr-Ama Seasamh Rátáil Reatha

An sruth gearrchiorcad is féidir leis an lascthrealamh a iompróidh gan dífhoirmiú nó damáiste laistigh de thréimhse ama sonraithe (de ghnáth 1 soicind nó 0.5 soicind), ag cinntiú nach dtitfidh an córas faoi choinníollacha lochta.

c. Rátáil Idirbhriseadh

An sruth locht uasta is féidir le scoradán ciorcaid a bhriseadh go sábháilte. Caithfidh sé a bheith níos mó ná an sruth gearrchiorcad a bhfuiltear ag súil leis den chóras, ar shlí eile beidh sé ina chúis le pléascadh nó tine.

d. Rátáil Cosanta Isteach (Rátáil IP)

· IP30: Cosc ar theagmháil mhéar le páirteanna beo

· IP40: Cosc ar iontráil rudaí eachtracha ≥1mm ar trastomhas

· IP54: deannach-daingean agus splancscáileán-cruthúnas, oiriúnach do thimpeallachtaí tais agus deannaigh

e. Teorainn Ardaithe Teochta

De réir na gcaighdeán náisiúnta, ní sháróidh ardú teochta an lascthrealamh faoi oibriú fadtéarmach ag sruth rátáilte an teorainn, rud a chinnteoidh cobhsaíocht inslithe agus saol seirbhíse fada.

4. Príomhphointí Teicniúla Lárnacha an Lascthrealaimh Ísealvoltais

(1).Struchtúr Comh-Aireachta agus Teicneolaíocht Roinnte

Glacann sé trí urrann neamhspleácha scoite: urrann briste, urrann bus, agus urrann cábla, rud a chosc go héifeachtach le scaipeadh stua agus feabhas a chur ar shábháilteacht oibríochta agus cothabhála.

(2)Teicneolaíocht Seasmhach Gearr-Chuaird & Teicneolaíocht Seasmhach Gearr-Ama

Feistithe le friotaíocht láidir gearrchiorcaid, a mheaitseáil go docht le SCCR agus gearr-ama an sruth a sheasamh chun a chinntiú nach mbeidh aon dífhoirmiú, dí-áitiú bus nó córas ag titim faoi lochtanna.

(3)Cur isteach ar Chuarda Briste & Teicneolaíocht Chomhordaithe Roghnach

Buaileann an cumas briseadh le sruth locht uasta an chórais. Déantar roghnaíocht réigiúnach a bhaint amach trí mhoill ghearr-ama agus trí chomhordú cosanta meandarach, rud a shrianann bristeacha chuig an gciorcad lochtach amháin.

(4)Dearadh Córas Busbar & Rialú Ardaithe Teochta

Leagan amach busbar íseal-impedance, íseal-chaillteanas, ard-diomailt teasa chun ardú teochta oibriúcháin fadtéarmach a rialú go docht, ag cinntiú cumas reatha, saol inslithe agus cobhsaíocht trealaimh.

(5)Teicneolaíocht Chomhtháite um Chosaint agus Tomhais

Comhtháthaíonn sé ró-ualach, gearrchiorcad, sceitheadh ​​talún, overvoltage, undervoltage, caillteanas céime agus cosaint stua, le méadair Chliste agus braiteoirí le haghaidh sábháilteachta uile-bhabhta.

(6)Teicneolaíocht Chliste & Dhigiteach

Tacaíonn sé le monatóireacht ar líne, cianrialú, réamh-aláram locht, staitisticí fuinnimh agus líonrú cumarsáide, uasghrádú go hoibríocht scamall-bhunaithe gan aire agus cliste.

(7)Cosaint Isteach & Inoiriúnaitheacht Timpeallachta

Buaileann sé le gráid chosanta IP30-IP54, ag oiriúnú do thimpeallachtaí taise, deannaigh, creimeadh, teocht ard agus íseal le haghaidh solúbthachta agus marthanacht feabhsaithe.

(8)Dearadh Modúlach & Caighdeánaithe

Giorraíonn aonaid mhodúlacha, comhéadain chaighdeánaithe agus leathnú solúbtha an t-am táirgthe, suiteála agus coimisiúnaithe agus laghdaítear costais fhoriomlána.

5. Feidhmeanna Cosanta

Tá lascthrealamh ísealvoltais feistithe le cosaintí iolracha chun sábháilteacht an chórais a chinntiú:

l Cosaint ró-ualach

l Cosaint mheandarach gearrchiorcaid

l Cosaint mhoillithe gearrchiorcaid ghearr-ama

l Locht talún / cosaint sceitheadh ​​talún

l Cosaint overvoltage agus undervoltage

l Caillteanas céim agus cosaint seicheamh céim

l Brath locht stua (AFD)

l Soláthraíonn ard-lascthrealamh cliste freisin:

l Monatóireacht teochta ar líne

l Monatóireacht ar scaoileadh páirteach

l Anailís ar cháilíocht chumhachta

l Aláram cianda locht

6. Cineálacha Struchtúracha Coiteann

Lascthrealamh Cineál Seasta

Struchtúr simplí, costas íseal, iontaofacht ard, oiriúnach do chásanna ginearálta dáileadh cumhachta.

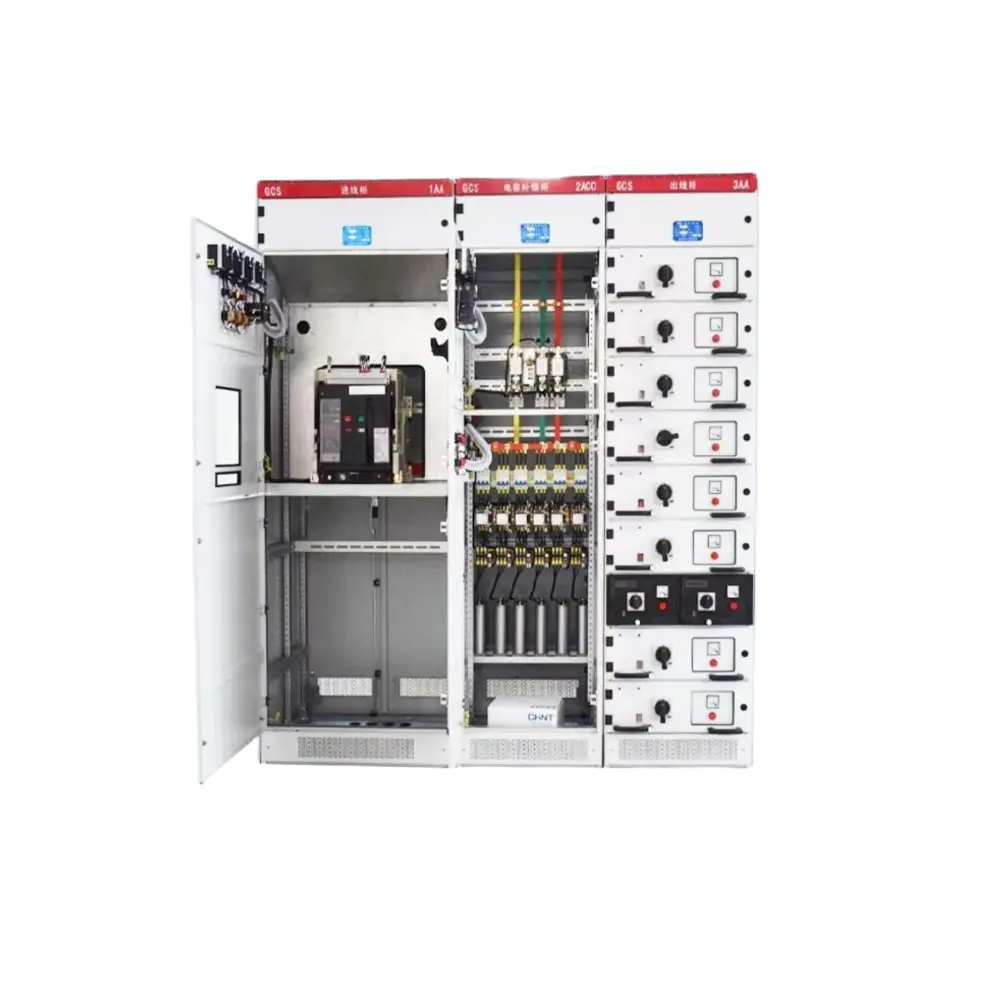

Lascthrealamh Cineál Tarraiceán

Is tarraiceán neamhspleách é gach ciorcad; is féidir cothabháil a dhéanamh trí drawer amháin a tharraingt amach gan briseadh cumhachta, gan cur isteach ar chiorcaid eile. Ideal d'ospidéil, ionaid sonraí agus línte táirgeachta a éilíonn ard-iontaofacht.

Lascthrealamh Cineál Inaistarraingthe

Is féidir an príomh-scorthóir ciorcad a tharraingt siar go hiomlán le haghaidh cothabhála níos sábháilte agus níos tapúla.

7. Difríochtaí idir Lascthrealamh Ísealvoltais agus Lasc-chláir

Lascthrealamh: Scoradáin chiorcaid iniata go hiomlán, leithlisithe ó urrann, 30 timthriall gearr-ama a sheasamh, tacú le comhordú roghnach, sábháilteacht níos airde.

Lasc-chlár: Struchtúr oscailte, scoradáin chiorcaid sheasta, seasann ach gearr-ama 3-timthriall, costas níos ísle.

Tá lascthrealamh níos oiriúnaí do phríomh-ualaí isteach, cúplála agus ualaí tábhachtacha; úsáidtear lasc-chláir le haghaidh dáileadh cumhachta teirminéil.

8. Lascthrealamh Chliste Ísealvoltais

Comhtháthaíonn lascthrealamh Chliste:

① Scoradáin chiorcaid Chliste

② Braiteoirí reatha / voltais / teochta

③ Feistí cosanta atá bunaithe ar mhicreaphróiseálaí

④ Ionstraimí bainistíochta cumhachta

⑤ Cumarsáid 4G / WiFi / Ethernet

Tacaíonn sé le:

① Monatóireacht agus rialú cianda

② Staitisticí agus anailís ar thomhaltas fuinnimh

③ Réamh-aláram locht agus taifeadadh uathoibríoch

④ Nasc le córais dáileacháin chliste cumhachta

Is cumraíocht chaighdeánach é do mhonarchana cliste, foirgnimh chliste agus ionaid sonraí.

9. Gnáthchásanna Iarratais

l Gléasraí Móra Déantúsaíochta Gluaisteán

Soláthraíonn príomh-dáileadh cumhachta agus rialú mótair do cheardlanna stampála, táthú, péintéireachta agus cóimeála. Cumasaíonn lascthrealamh cliste de chineál tarraiceán cothabháil gan stad agus suíomh locht cruinn, ag cinntiú leanúnachas táirgeachta 24/7.

l Lárionaid Mhóra Sonraí (Sraith IV)

Glacann sé le dáileadh cumhachta iomarcach débhus, ag tacú le soláthar cumhachta comh-aireachta ard-dlúis le hathrú milleasoicindí. Sroicheann infhaighteacht an chórais 99.999%, atá oiriúnach le haghaidh oibríocht gan bhriseadh 7×24.

l Coimpléisc Mhóra Tráchtála & Ionaid Siopadóireachta

Dáileann sé cumhacht le haghaidh soilsiú, HVAC, ardaitheoirí, comhrac dóiteáin agus ciorcaid siopa. Déanann staitisticí monatóireachta lúb Chliste agus tomhaltas fuinnimh bainistíocht cumhachta a bharrfheabhsú agus costais oibriúcháin a laghdú.

l Gléasraí Uirbeacha Uisce & Ionaid Chóireála Séarachais

Cumhachtaí caidéil, gaothráin, eangacha agus córais dosing i dtimpeallachtaí tais agus deannaigh. Cinntíonn cosaint iomlán oibriú cobhsaí an tsoláthair uisce chathrach agus cóireáil séarachais.

l Ospidéil Grád A & Ionaid Leighis

Soláthraíonn sé dáileadh dé-chumhachta an-iontaofa do sheomraí oibriúcháin, ICUanna, saotharlanna agus ionaid íomháithe. Ráthaíonn lascadh gan cur isteach ar shábháilteacht leighis.

l Stáisiúin Cumhachta PV & Gaoithe

Úsáidtear é le haghaidh cumar inverter, rialú ceangailte le greille agus dáileadh cumhachta stórála fuinnimh, atá oiriúnach do thimpeallachtaí crua lasmuigh le cosaint iomlán sábháilteachta.

l Aerfoirt & Moil Idirthurais Iarnróid

Cinntíonn sé cumhacht an-iontaofa le haghaidh críochfoirt, córais slándála, ticéadú agus soilsiú. Ráthaíonn lascadh uathoibríoch déchumhachta oibriú mol iompair gan bhriseadh.

l Pobail Chliste agus Chónaithe Ard-ardú

Úsáidtear é le haghaidh dáileadh cumhachta tógála, soilsiú poiblí, comhrac dóiteáin, ardaitheoirí agus chairn luchtaithe. Feabhsaíonn struchtúr dlúth agus cosaint iomlán cáilíocht cumhachta an phobail.

10. Méid an Mhargaidh & Treochtaí Forbartha

Méid an Mhargaidh

Margadh domhanda: Timpeall USD 54-56 billiún in 2025, réamh-mheasta go sáróidh sé USD 83 billiún faoi 2032, le CAGR de 6%–7%.

Margadh na Síne: thart ar RMB 169 billiún i 2025, ag fás ag 7.8% YoY; Is í an tSín an margadh aonair is mó ar domhan, le breis agus 21% den sciar domhanda.

Tiománaithe eochair: Córais cumhachta nua, ionaid sonraí, fuinneamh nua, déantúsaíocht chliste, bonneagar uirbeach, agus muirearú EV.

Treochtaí Forbartha

Éiríonn faisnéis chaighdeánach

Glactar go forleathan le scoradáin chliste, braiteoirí, IoT, monatóireacht néil, réamh-aláram locht, agus cianO&M, ag aistriú ó “chosaint éighníomhach” go “tuar gníomhach”.

Uasghrádú iontaofachta & sábháilteachta níos airde

Éiríonn cosaint stua, monatóireacht ar urscaoileadh páirteach, monatóireacht ar ardú teochta, agus comhordú roghnach; rátáil IP níos airde agus friotaíocht gearrchiorcaid níos láidre.

Glas & coigilte fuinnimh

Busanna agus comhpháirteanna íseal-chaillteanas, ardéifeachtúlachta, ábhair ísealcharbóin agus próisis atá neamhdhíobhálach don chomhshaol, a mheaitseáil le spriocanna neodrachta carbóin.

Sciar níos airde de chineálacha tarraiceáin/in-aistarraingthe

Fás tapa i dtionscal, ionaid sonraí, ospidéil, etc., ag tacú le cothabháil gan stad agus soláthar cumhachta leanúnach a chinntiú.

Oiriúnú domhain d'fhuinneamh nua

Réitigh speisialta do PV, cumhacht gaoithe, stóráil fuinnimh, agus muirearú EV, le frith-mhuirearú ar ais, cosaint overvoltage, agus rialú ceangailte le greille.

Modúlach, caighdeánaithe, dlúth

Suiteáil níos tapúla, lorg níos lú, leathnú solúbtha le haghaidh soláthar cumhachta ard-dlúis agus seachadadh tapa.

Conclúid

Mar chroí-threalamh na gcóras dáileacháin cumhachta ísealvoltais, bíonn tionchar díreach ag dearadh struchtúrach, cumraíocht cosanta agus próiseas déantúsaíochta lascthrealamh ísealvoltais ar iontaofacht an tsoláthair chumhachta, ar shábháilteacht trealaimh agus ar shábháilteacht pearsanra. Tiomáinte ag na treochtaí na hintleachta, glasú, iontaofacht ard, agus modularization, beidh an tionscal a choinneáil fás seasta. Beidh cumais ardleibhéil, brandáilte agus domhandaithe ina bpríomh-iomaíochas. Is féidir le roghnú lascthrealamh ardcháilíochta agus iontaofa feabhas a chur go héifeachtach ar chobhsaíocht na gcóras dáileacháin cumhachta, rioscaí locht a laghdú, agus tacaíocht dhaingean a sholáthar do chumhacht sábháilte agus cobhsaí

CCanna

1. Cá háit a n-úsáidtear lascthrealamh ísealvoltais go príomha?

Úsáidtear é i monarchana, limistéir chónaithe, malls siopadóireachta, ospidéil, ionaid sonraí, agus tionscadail chathrach le haghaidh dáileadh cumhachta, rialú agus cosaint.

2.Cad iad na príomhchineálacha struchtúracha?

Cineál seasta, cineál tarraiceán, agus cineál in-aistarraingthe, roghnaithe bunaithe ar riachtanais iontaofachta.

3.Cad a chiallaíonn rátáil IP?

IP30 / IP40 do ghnáth-thimpeallachtaí laistigh; Tá IP54 dustproof agus splancscáileán, oiriúnach do láithreáin tais agus deannaigh.

4.Cad is comhordú roghnach ann?Ní théann ach an breaker is gaire do na turais locht, ag seachaint bristeacha cumhachta ar scála mór agus ag feabhsú iontaofacht an tsoláthair.

5.Cad iad na buntáistí a bhaineann le lascthrealamh cliste?

Monatóireacht cianda, réamh-aláram locht, staitisticí fuinnimh, taifeadadh uathoibríoch, oibriú gan duine agus cliste.

6. An féidir an lascthrealamh a shaincheapadh?

Sea, tacaímid le saincheaptha reatha, voltas, ciorcaid, feidhmeanna, méid agus leibhéal cosanta.

7. Cad é an t-am seachadta?

7-15 lá le haghaidh táirgí caighdeánacha; 15-30 lá le haghaidh tionscadal saincheaptha.
