Cad is Trasfhoirmeoir Uirlisí Reatha ann?

Míníonn an t-alt domhain seo cad aTrasfhoirmeoir Ionstraim Reathais é an chaoi a n-oibríonn sé, an fáth a bhfuil tábhacht leis i gcórais leictreacha, conas a dhéantar comparáid idir é agus claochladáin ionstraime eile, conas ceann a roghnú, agus ceisteanna a chuirtear go minic - agus iad go léir ag tacú le sainmhínithe údarásacha agus caighdeáin tionscail. Claochladáin ionstraim reatha, ar a dtugtar go coitiantaclaochladáin reatha (CTs), a chumasú sruth beacht a thomhas, a chosaint agus a rialú ar chiorcaid leictreacha ardvoltais trí shruthanna a scálaiú go luachanna caighdeánacha níos sábháilte d'ionstraimí agus do athsheachadáin.

Clár na nÁbhar

1. Cad is Trasfhoirmeoir Uirlisí Reatha ann?
2. Conas a Oibríonn Trasfhoirmeoir Reatha?
3. Cén Fáth a Úsáidtear Trasfhoirmeoir Ionstraim Reatha?
4. Cé na Cineálacha Trasfhoirmeoirí Uirlisí Reatha A Bhfuil Ann?
5. Conas a Roghnaigh an Trasfhoirmeoir Ionstraim Reatha Ceart?
6. Cad is Feidhmchláir Choitianta ann?
7. Ceisteanna Coitianta (FAQ)

Cad is Trasfhoirmeoir Uirlisí Reatha ann?

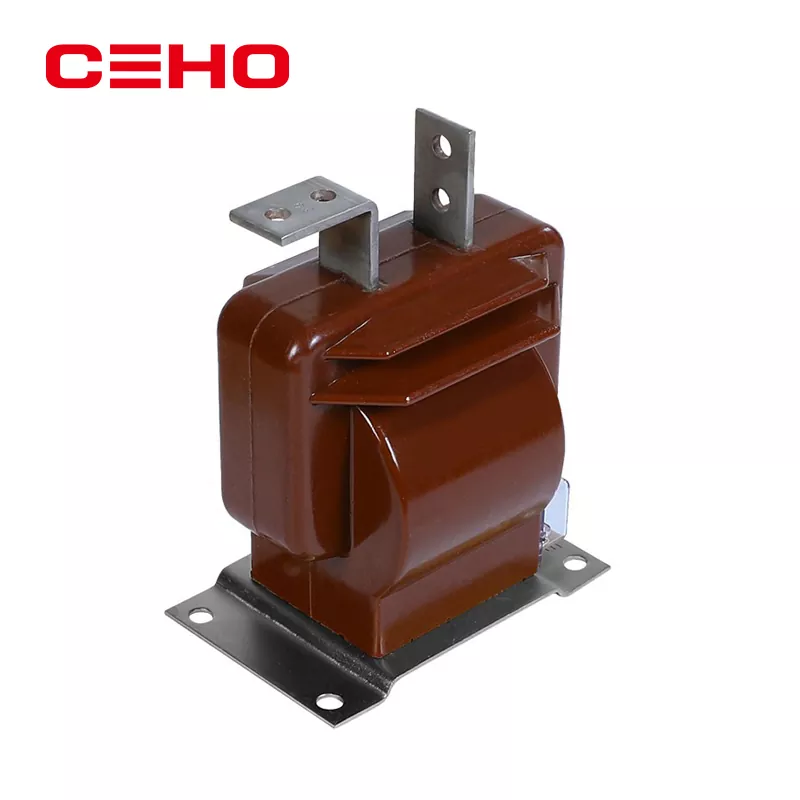

A Trasfhoirmeoir Ionstraim Reatha(ar a dtugtar freisin aTrasfhoirmeoir Reathanó CT) is cineál sonrach declaochladán ionstraimdeartha chun sruthanna ailtéarnacha an-ard (AC) a scála ó chórais chumhachta go sruth comhréireach, níos ísle is féidir a nascadh go sábháilte le méadair, le hathsheachadáin chosanta agus le gléasanna rialaithe.

Is é ról sainithe an CT ná braiteadh srutha sábháilte cruinn a cheadú ar chiorcaid ina mbeadh tomhas díreach contúirteach nó neamhphraiticiúil mar gheall ar ardsruth agus ardvoltas.

Conas a Oibríonn Trasfhoirmeoir Reatha?

Tá prionsabal oibriúcháin claochladán reatha bunaithe ar ionduchtú maighnéadach: nuair a shreabhann sruth ailtéarnach tríd an seoltóir príomhúil, cruthaíonn sé réimse maighnéadach. Ionduchann an flosc maighnéadach seo sruth comhréireach i bhfoirceannadh tánaisteach an CT trí ionduchtú leictreamaighnéadach.

• Foirceannadh príomhúil:de ghnáth cas aonair (go minic an seoltóir féin).
• Foirceannadh tánaisteach:go leor casadh de shreang mhín chun sruth laghdaithe a tháirgeadh.
• Croí maighnéadach:ábhar ard-tréscaoilteachta chun flosc a threorú go héifeachtach.

Is é an toradh ná sruth tánaisteach ar cóimheas seasta é den phríomhsruth (m.sh. aschuirfidh CT 1000:5 5 A nuair is é 1000 A an sruth príomhúil), rud a chuirfidh ar chumas feistí tomhais oibriú go sábháilte agus le cruinneas ard.

Cén Fáth a Úsáidtear Trasfhoirmeoir Ionstraim Reatha?

Tá claochladáin reatha riachtanach do chórais leictreacha nua-aimseartha ar roinnt cúiseanna:

1. Sábháilteacht:Déanann siad feistí agus pearsanra a leithlisiú ó chiorcaid phríomha ardvoltais chontúirteacha.
2. Cruinneas:Soláthraíonn siad leibhéil reatha chaighdeánaithe le haghaidh méadrú cruinn agus monatóireacht ualaigh.
3. Feidhm chosanta:Oibríonn siad le hathsheachadáin agus cosaintí chun lochtanna a bhrath agus chun scoradáin chiorcaid a spreagadh.

Gan CTanna, bheadh ​​sé contúirteach, míchruinn, nó an dá cheann, líonraí ardsrutha a thomhas nó a chosaint le hionstraimí traidisiúnta.

Cé na Cineálacha Trasfhoirmeoirí Uirlisí Reatha A Bhfuil Ann?

Tagann claochladáin reatha i bhfoirmeacha éagsúla ag brath ar shuiteáil agus cur i bhfeidhm:

• CTanna de chineál barra:Gabhann seoltóir príomhúil trí chroílár le go leor casadh tánaisteach.
• CTanna fáinne (toroidal):Croílár fáinne agus seoltóir tríd; oiriúnach le haghaidh tomhais iarfheistithe.
• CTanna fuinneoige:Deartha ionas gur féidir an seoltóir príomhúil a shnáithiú go héasca.
• CTanna croí-roinnte:Cineál clamp-on CT le haghaidh suiteáil áisiúil gan dícheangal.

Tacaíonn gach cineál le riachtanais suiteála éagsúla agus ceanglais chruinneas. Is minic a úsáideann fostáisiúin ardvoltais cineálacha barraí nó fuinneoga láidre, agus d’fhéadfadh go n-úsáidfeadh cásanna cothabhála nó iarfheistithe formáidí croí-roinnte.

Conas a Roghnaigh an Trasfhoirmeoir Ionstraim Reatha Ceart?

Braitheann roghnú an CT ceart ar:

1. Príomhrátáil reatha:Ní mór an t-uassruth ualaigh ionchais a mheaitseáil.
2. Aschur caighdeánach tánaisteach:Go coitianta 5 A nó 1 A.
3. Rang cruinnis:Beachtas riachtanach le haghaidh méadrú vs feidhmeanna cosanta.
4. Rátálacha teochta agus comhshaoil:Le haghaidh coinníollacha suiteála.

Cad is Feidhmchláir Choitianta ann?

Úsáidtear CTanna i go leor réimsí innealtóireachta leictreach:

• Méadrú: tomhais an sruth le haghaidh billeála agus ríomh ualaigh.
• Cosaint: faigh coinníollacha forshrutha nó lochta agus cuir tús le turas briste.
• Córais rialaithe: beatha sonraí fíor-ama do SCADA nó córais uathoibrithe.

Ceisteanna Coitianta (FAQ)

Cad is brí le “claochladán ionstraime”?
Is gléas é claochladán ionstraim a scálaíonn cainníochtaí córais ardchumhachta (sruth nó voltas) go leibhéil chaighdeánaithe le haghaidh tomhais agus cosanta gan luchtú nó cur isteach ar an gciorcad príomhúil.

Cén difríocht atá idir claochladán reatha agus claochladán cumhachta?
Díríonn claochladán reatha ar scálú beacht le haghaidh tomhais agus sábháilteachta, agus díríonn claochladán cumhachta ar chumhacht a aistriú idir leibhéil voltais le caillteanas íosta.

Cén fáth nár chóir CT a oibriú le tánaisteach oscailte?
Má fhágtar oscailt thánaisteach CT is féidir le voltais chontúirteacha a bheith mar thoradh ar an gclaochladán agus an claochladán ag iarraidh briseadh inslithe agus guaiseacha sábháilteachta atá ann faoi láthair a chothabháil.

Cad é an rátáil reatha tánaisteach caighdeánach?
Is gnách go mbíonn aschuir thánaisteacha CT caighdeánacha 1 A nó 5 A chun comhriachtanais ionchuir ionstraime agus sealaíochta a mheaitseáil.

An féidir claochladáin reatha a úsáid le haghaidh tomhas DC?
Feidhmíonn CT caighdeánach ar ionduchtú maighnéadach AC agus níl siad oiriúnach do DC; úsáidtear braiteoirí speisialta (m.sh., éifeacht halla) ina ionad sin.
