Cad is Lascthrealamh Tarraingthe Amach Ísealvoltais MNS ann

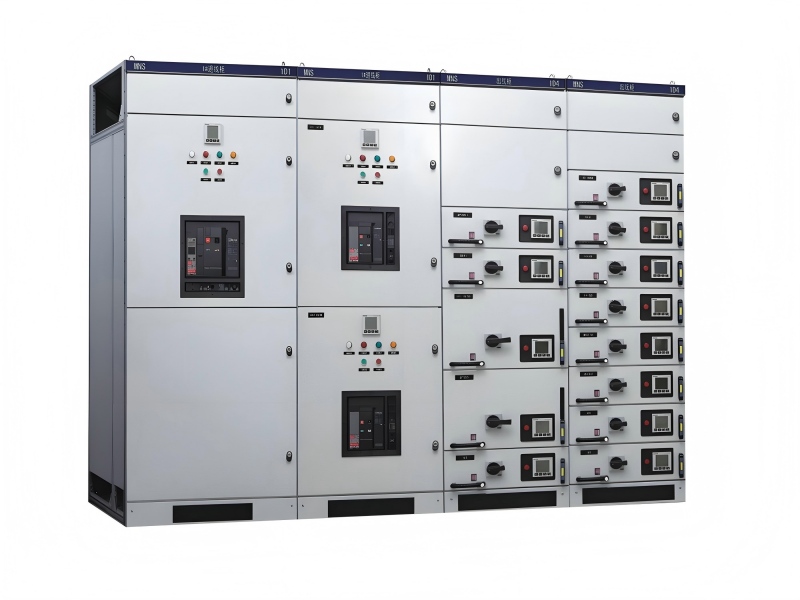

Lascthrealamh Tarraingthe Amach Ísealvoltais MNS

Is gléas comhcheangailte modulus é an lascthrealamh tarraingthe amach íseal-voltais MNS atá deartha go speisialta do chórais dáileacháin cumhachta ísealvoltais, is infheidhme maidir le líonraí cumhachta a bhfuil minicíocht AC 50-60Hz acu agus voltas oibriúcháin rátáilte de 660V agus níos ísle.

Tá a chroí-struchtúr le chéile le frámaí cruach 25mm modulus C-alt, ina bhfuil dearadh trí shuíomh (ceangailte / tástála / deighilte) d'aonaid tarraiceán agus ag tacú le cumraíocht mheasctha 1-3 phríomhaonad chomh maith le 1/4 agus 1/2 fo-aonad. Sroicheann airde suiteála éifeachtach iomlán na comh-aireachta 1800mm. Is féidir le sruth uasta rátáilte busbar cothrománach an trealaimh seo 5000A a bhaint amach, agus raonta reatha an busbar ingearach a sheasamh ó 900A go 1600A, le grád cosanta a chlúdaíonn caighdeáin IP30 go IP54.

Áirítear lena chásanna iarratais timpeallachtaí traidisiúnta ar nós stáisiúin chumhachta, fiontair thionsclaíocha agus mhianadóireachta, agus tógáil chathrach. Tar éis cóireála speisialta, is féidir é a úsáid freisin i dtimpeallachtaí foircneacha mar ardáin ola amach ón gcósta agus stáisiúin chumhachta núicléacha.

Clár na nÁbhar

1. Struchtúr Croí

2. Saintréithe Teicniúla

3. Inoiriúnaitheacht Comhshaoil

4. Feidhmchláir tipiciúla

5. Dearadh Nuálaíoch

6. Rialú Cáilíochta

1. Struchtúr Croí (Modúlach, Modulus E = 25mm)

1.1 Fráma Comh-Aireachta

- Ábhar: Próifílí C-chruthach cruach fuar-rollta le poill modulus 25mm, ghalbhánuithe agus púdar-spraeála le haghaidh feidhmíocht frith-chreimeadh den scoth agus talamh iontaofa.

- Toisí Coiteann: Airde 2200mm, leithead 400/600/800mm, doimhneacht 800/1000mm.

- Dearadh Deighiltí: Urrann feidhme neamhspleách, urrann busbar agus urrann cábla le leithlisiú sábháilte idir gach limistéar.

1.2 Aonaid Fheidhme (Croíchineál Tarraingt Amach)

(1) Aonad PC (Cill Cumhachta, Cúplóir Isteach / Bus / Fothaire Ard-Reatha)

- Glacann sé le cumraíocht sheasta nó tarraingthe amach, atá feistithe le scoradáin chiorcaid mar Emax le haghaidh feidhmchláir mhóra reatha.

- Seasamh Suiteála: Cuid uachtarach nó ar chúl an chomh-aireachta, ceangailte leis an bpríomhbhusbarra le cumas ard briseadh.

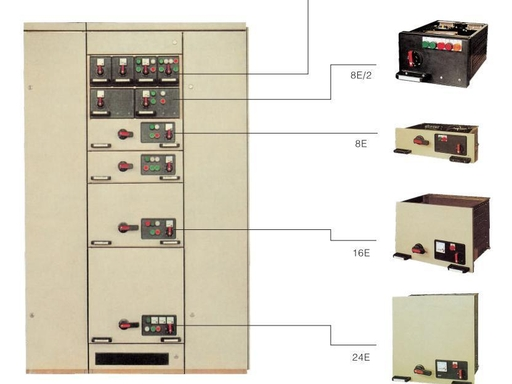

(2) Aonad MCC (Ionad Rialaithe Mótair, Asraon Cineál Tarraiceán)

- Méideanna Caighdeánach tarraiceán: Airde 100/150/200mm (4E/6E/8E).

- Feidhmeanna: Rialú mótair (tús díreach / tús réalta-delta / tús bog), beathú cumhachta, soilsiú agus ciorcaid rialaithe.

- Trí Phoist Oibre: Oibriú (ceangailte), Tástáil (scoite), Tarraingt amach (cumhacht as), atá feistithe le comhghlais mheicniúla chun mí-oibriú a chosc.

(3) An tAonad Cúitimh

- Feistithe le tacair toilleora agus imoibreora le haghaidh cúiteamh cumhachta imoibríoch agus faoi chois armónach.

(4) Aonad Méadraithe

- Feistithe le PT, CT agus méadair leictreacha chun méadrú fuinnimh leictreach agus monatóireacht oibríochta a bhaint amach.

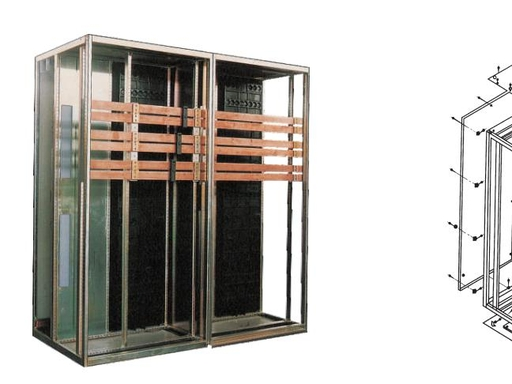

1.3 Córas Busbar

- Príomhbhusbharra: barraí copair TMY, socraithe go cothrománach le tacaí inslithe le haghaidh dáileadh cumhachta.

- Busbarra Dáilte: Socraithe go hingearach agus ceangailte le tarraiceáin trí naisc plug-in le haghaidh feidhmíocht teagmhála iontaofa.

- Córas Talún: Bunú iomlán an chomhlachta comh-aireachta, an fhráma agus na tarraiceáin chun feidhmíocht chosanta leanúnach a chinntiú.

1.4 Cosaint agus Sábháilteacht

- Grád Cosanta: IP30 Caighdeánach, IP40/IP54 inoiriúnaithe chun turraing fhrithleictreach agus cosc ​​a chur ar réad eachtrach.

- Gléasanna Idirghlasa: Idirghlasanna meicniúla do tharraiceáin trí shuíomh, comhghlasálacha idir na scoradáin chiorcaid agus na dínascairí, chomh maith le comhghlais dorais agus ciorcaid.

- Struchtúr Inslithe: Deighiltí plaisteacha innealtóireachta ard-láidre lasair-retardant chun stua a chosc agus cosaint dteagmháil thimpiste.

2. Saintréithe Teicniúla

Fíoraíonn dearadh optamaithe bunaithe ar theicneolaíocht ABB cóimeáil comhpháirteanna éagsúla trí mhodúlú. Tá an t-aonad tarraiceán feistithe le gléas comhghlasála meicniúil chun tacú le hoibríochtaí tapa plugála agus díphlugála. Gnéithe an breiseán ciorcad is mó den scoth gearr-ama cumas sheasamh agus cumas briseadh ard, le cobhsaíocht dinimiciúil agus teirmeach níos fearr. Is féidir leis an scéim sholúbtha leictreach freastal ar an gcuid is mó de chásanna dáileacháin cumhachta.

Glacann an comh-aireachta struchtúr cnámharlach tiubh C-phróifíl le cóireáil frith-chreimeadh dé ar phláta cruach fuar-rollta agus pláta since alúmanaithe. Áirítear ar na réimsí feidhme inmheánacha urrann busbar cothrománach, urrann comhpháirteanna leictreacha agus urrann cábla, atá scoite amach go fisiciúil ag plátaí plaisteach innealtóireachta lasair-retardant. Gnéithe an comh-aireachta caighdeánach cumraíocht mheasctha modúlach iomlán agus inoiriúnaitheacht láidir radharc.

3. Inoiriúnaitheacht Comhshaoil

Níl an raon teochta oibriúcháin traidisiúnta níos airde ná +40 ℃ agus gan a bheith níos ísle ná -5 ℃ le haghaidh teocht an aeir chomhthimpeallaigh, agus níl an teocht an meán laistigh de 24 uair an chloig níos airde ná +35 ℃. I dtéarmaí coinníollacha taise, ní bheidh an taiseachas coibhneasta níos mó ná 50% ag an teocht uasta de +40 ℃, agus féadann sé teacht suas le 90% ag +20 ℃.

Tá córais diomailt teasa dé-mhód cumraithe do thimpeallachtaí speisialta. Glacann an modh aer-fuaraithe plátaí diomailt teasa sochorraithe agus líonta asaithe carbóin gníomhachtaithe, agus glacann an modh uisce-fuaraithe píopaí uisce coiled chun scaipeadh teasa a scaipeadh. Is féidir an modh oibríochta a athrú go huathoibríoch de réir braiteoirí taise.

4. Feidhmchláir tipiciúla

Sa réimse giniúna cumhachta, feidhmíonn an trealamh seo mar chomh-aireachta lárionad cumhachta chun mótair mhóra cumhachta a rialú agus tá sé feistithe le scoradáin chiorcaid sraith traidisiúnta. I bhfeidhmchláir fostáisiúin, glacann an busbar ingearach dearadh struchtúr ciseal dúbailte le feidhmíocht cobhsaí leanúnach iompair reatha. I gcás cásanna tionscail pheitriceimiceach, roghnaítear caibinéid le grád cosanta IP54, agus tá an urrann busbar brataithe le péint resistant aigéad agus alcaile.

Cuireann an tsamhail fheabhsaithe paitinnithe a seoladh i 2024 tarraiceáin rialaithe sioncrónacha slat teileascópacha leictreacha agus struchtúir scáileáin scagaire rothlacha leis, rud a fheabhsaíonn éifeachtacht agus iontaofacht oibríochta i gcásanna giniúna cumhachta, tarchurtha agus dáileacháin.

5. Dearadh Nuálaíoch

Tugann an phaitinn mhúnla fóntais (CN215221413U) de Jiangsu Linmai Electric i 2024 amach oibriú nascála il-drawer, le slata teileascópacha leictreacha a rialaíonn gluaiseacht sioncrónach trí ghrúpa de phlátaí seasta.

Áirítear ar phaitinn aireagáin (CN114665407A) de Shandong Dingsheng i 2024 dearadh feidhmíochta cruthúnas taise. Feabhsaíonn an struchtúr tarraiceán modúlach, an córas diomailt teasa dé-mhodh agus meicníocht truicear ionduchtaithe taise an inoiriúnaitheacht i dtimpeallachtaí tais. Coscann gléas nascála an sciath barr comh-aireachta agus umar stórála uisce go héifeachtach cúl-shreabhadh uisce báistí, agus feabhsaíonn an struchtúr treorach sreafa bun éifeachtacht draenála.

6. Rialú Cáilíochta

Tá deimhniú CCC faighte ag an táirge agus cuireann sé caighdeán GB7251.1-2005 i bhfeidhm sa phróiseas táirgthe. Áiríonn an tástáil mhonarcha tástáil neart tréleictreach 2500V/1min.

Cuireann an tsonraíocht iompair teorainn le cainníocht an lastais aonair go dtí 4 aonad ar a mhéad, agus beidh an diall ingearach ardaitheoir níos lú ná 15 céim. Le linn an choimisiúin, tá gá le níos mó ná trí thástáil plugála tarraiceán chun friotaíocht teagmhála cáilithe na dteagmhálacha a chinntiú.

Achoimre

Is trealamh iomlán ísealvoltais ard-deireadh é an lascthrealamh MNS le dearadh modúlach, struchtúr tarraingthe amach, ardshábháilteacht, cothabháil áisiúil agus inmhéadaitheacht Chliste. Le struchtúr iontaofa, soláthar cumhachta cobhsaí agus cothabháil solúbtha, tá sé anois ar an trealamh príomhshrutha is fearr le haghaidh córais dáileacháin cumhachta íseal-voltais i dtionscadail thionsclaíocha agus tábhachtacha tógála.
